Электросхемы ВАЗ 2110

Электропроводка ВАЗ-2110 есть двух типов: карбюратор и инжектор. В них небольшие отличия, но основные принципы в работе и прокладывании проводки одинаковые. По месту расположения проводка различается на: подкапотную и салонную. Все электрооборудование автомобиля соединено с помощью проводов определённого цвета. К каждому элементу через колодки, предохранители идет свой жгут проводов.

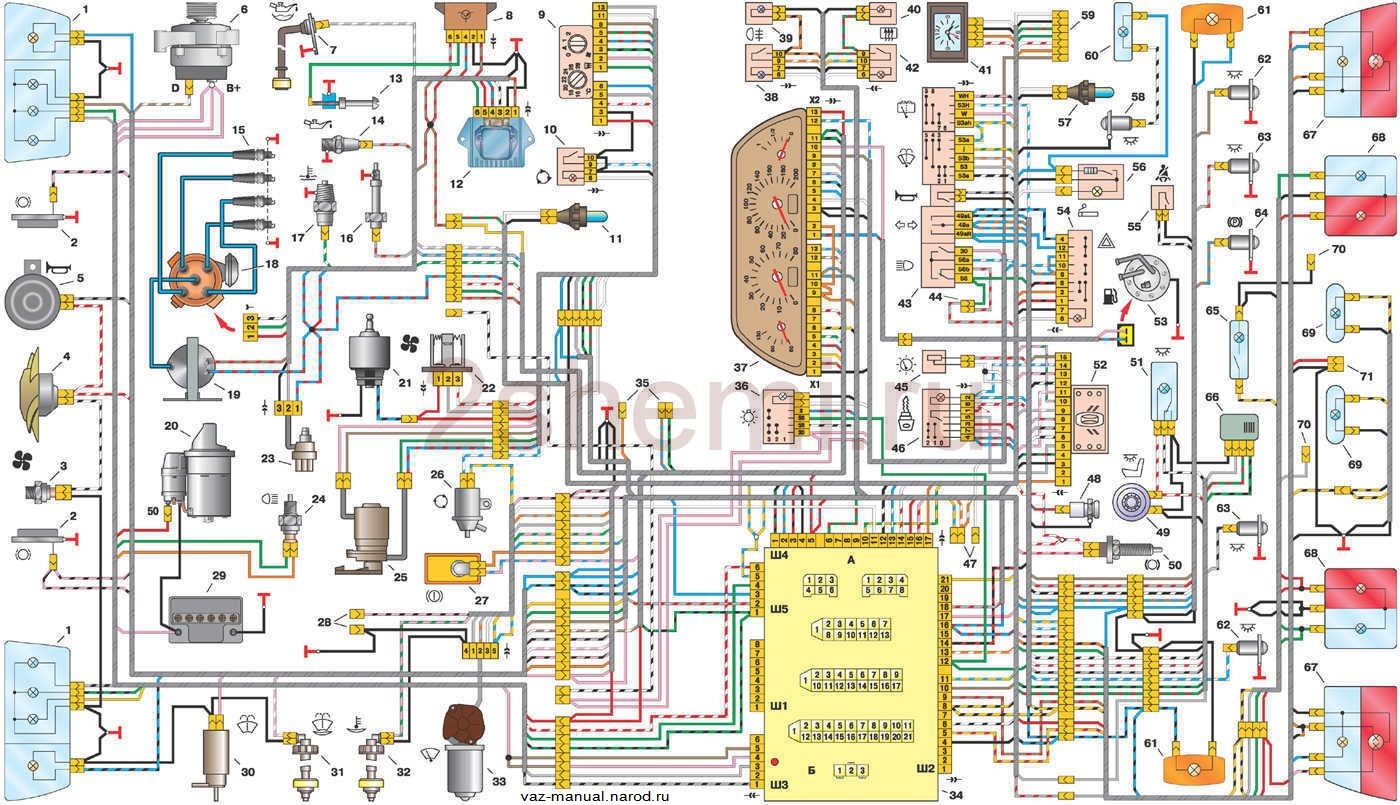

Электросхема ВАЗ 2110 карбюратор

1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона
16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения

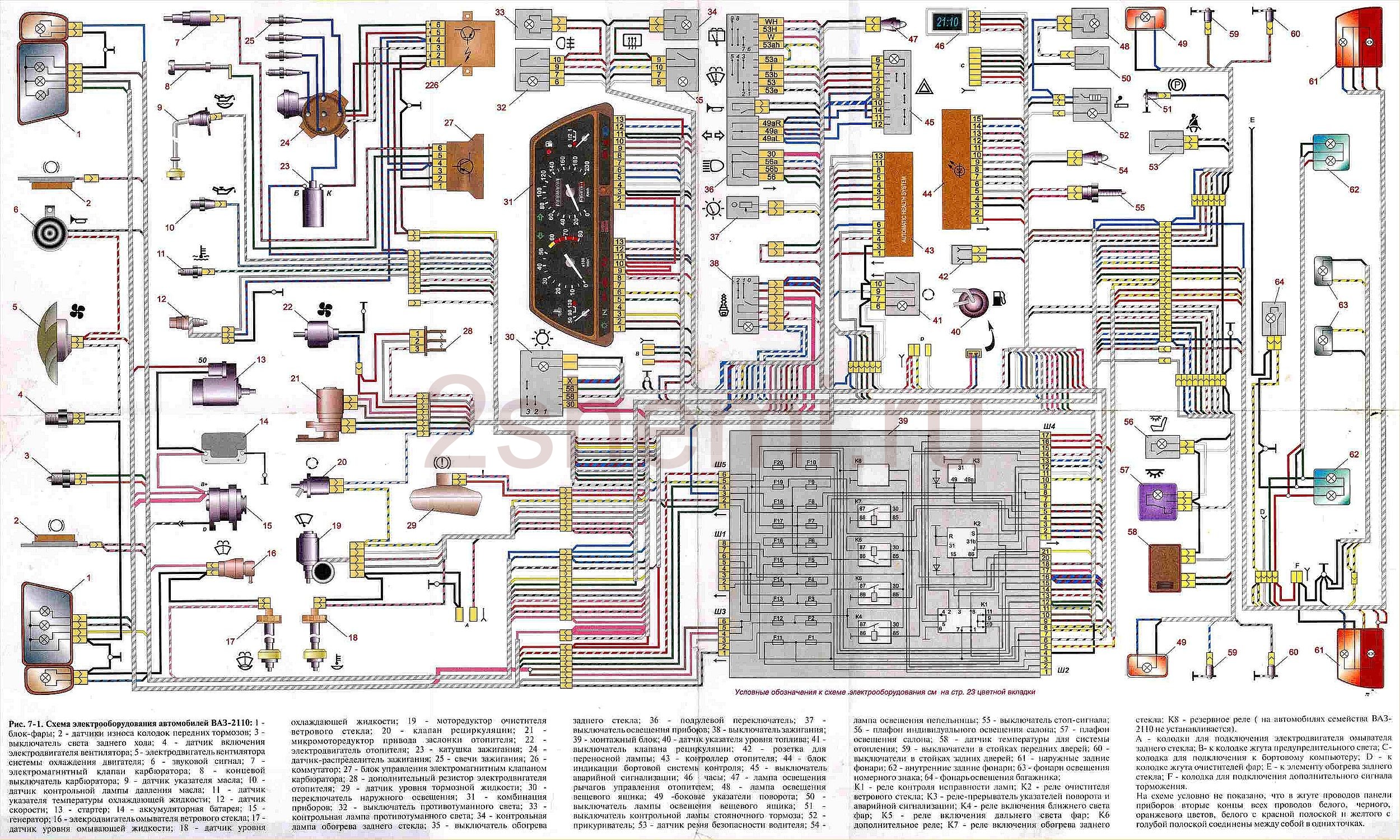

Электросхема ВАЗ 2110 карбюратор (Новый вариант)

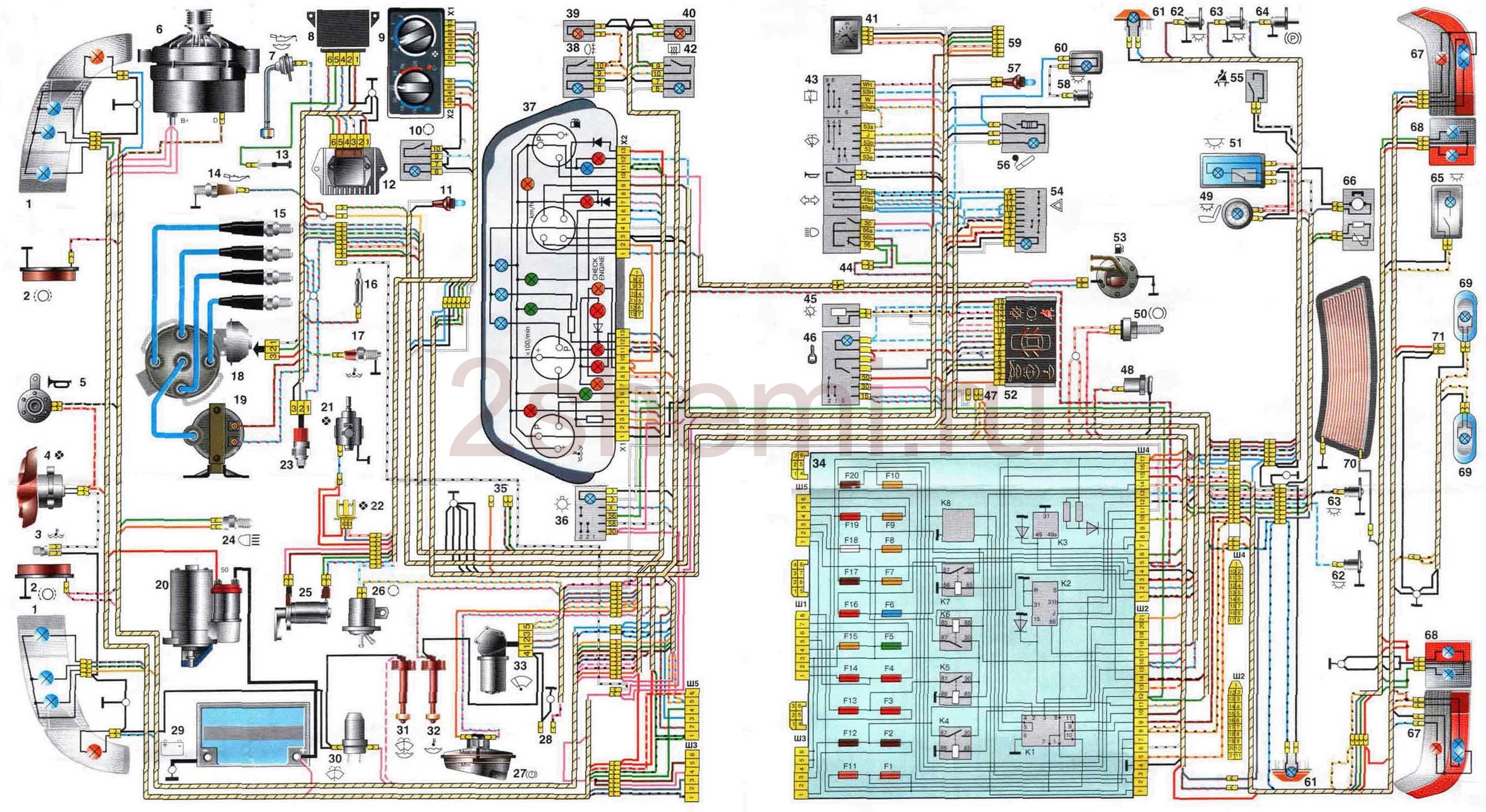

Электросхема ВАЗ 2110 инжектор 8 клапанов

1 – блок-фара
2 – датчики износа колодок передних тормозов
3 – звуковой сигнал
4 – вентилятор системы охлаждения
5 – выключатель света заднего хода
6 – аккумуляторная батарея
7 – генератор
8 – датчик контрольной лампы давления масла
9 – датчик уровня масла
10 – свечи зажигания
11 – форсунки
12 – регулятор холостого хода
13 – колодки электронного блока управления
14 – датчик положения дроссельной заслонки
15 – датчик положения коленчатого вала
16 – модуль зажигания
17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов)
18 – стартер
19 – колодка диагностики
20 – датчик температуры охлаждающей жидкости (для системы управления двигателем)
21 – датчик скорости
22 – реле включения бензонасоса
23, 35, 39 – плавкие предохранители
24 – электробензонасос
25 – микромоторедуктор привода заслонки отопителя
26 – клапан рециркуляции
27 – вентилятор отопителя
28 – насос омывателя ветрового стекла
29 – датчик уровня омывающей жидкости
30 – датчик уровня тормозной жидкости
31 – датчик уровня охлаждающей жидкости
32 – моторедуктор стеклоочистителя

33 – дополнительный резистор вентилятора отопителя
34 – реле включения питания системы впрыска
36 – клапан продувки адсорбера
37 – датчик массового расхода воздуха
38 – реле включения вентилятора системы охлаждения
40 – переключатель наружного освещения
41 – датчик детонации ВАЗ-2110 инжектор
42 – датчик концентрации кислорода (подогреваемый лямбда-зонд)
42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается)
43 – контрольная лампа противотуманного света
44 – контрольная лампа обогрева заднего стекла
45 – выключатель противотуманного света
46 – выключатель обогрева заднего стекла
47 – комбинация приборов
48 – монтажный блок
49 – датчик уровня топлива
50 – выключатель зажигания
51 – регулятор яркости подсветки приборов
52 – подрулевой переключатель
53 – лампа подсветки рычагов управления отопителем
54 – выключатель аварийной сигнализации
55 – электронный блок управления отопителем; 56 – выключатель клапана рециркуляции
57 – блок индикации бортовой системы контроля
58 – боковые указатели поворота
59 – датчик температуры для системы отопления
60 – плафон освещения салона
61 – передний плафон освещения салона
62 – розетка для переносной лампы
63 – электронные часы
64 – выключатели в стойках передних дверей
65 – выключатели в стойках задних дверей
66 – лампа освещения вещевого ящика
67 – выключатель освещения вещевого ящика
68 – прикуриватель
69 – лампа освещения пепельницы
70 – выключатель стоп-сигнала
71 – элемент обогрева заднего стекла
72 – наружные задние фонари
73 – внутренние задние фонари
74 – лампы освещения номерного знака
75 – лампа освещения багажника

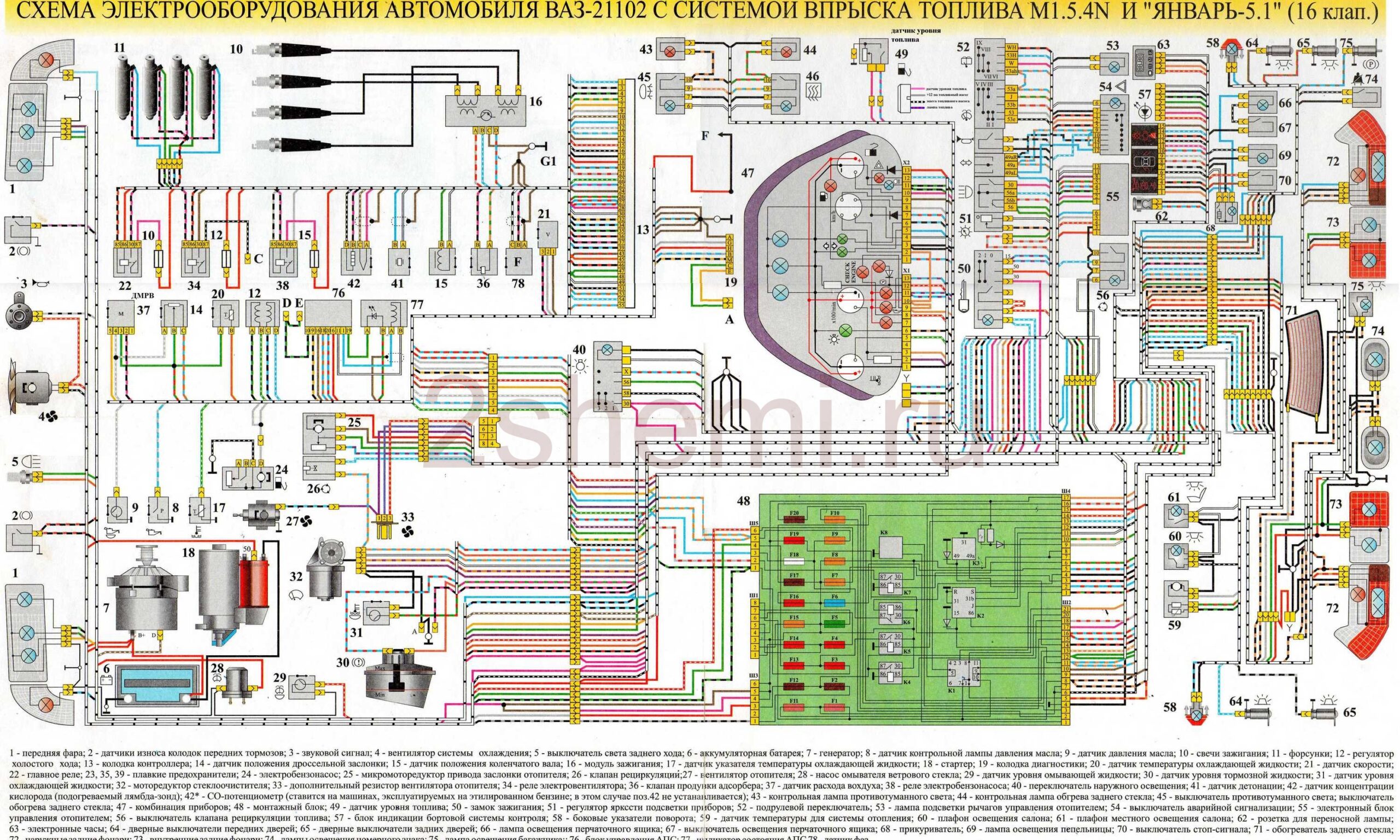

Электросхема ВАЗ 2110 инжектор 16 клапанов с системой впрыска M1.5.4N и ЯНВАРЬ-5.1

1 – блок-фара 35 – выключатель освещения приборов
2 – датчики износа колодок передних тормозов 36 – выключатель зажигания
3 – выключатель света заднего хода 37 – монтажный блок
4 – электродвигатель вентилятора системы охлаждения двигателя 38 – выключатель клапана рециркуляции
5 – звуковой сигнал 39 – контроллер отопителя
6 – моторедуктор блокировки замка правой передней двери 40 – выключатель аварийной сигнализации
7 – реле включения электростеклоподъемников 41 – лампа освещения рычагов управления отопителем
8 – предохранитель на 8 А 42 – лампа освещения вещевого ящика
9 – стартер 43 – выключатель лампы освещения вещевого ящика
10 – аккумуляторная батарея 44 – прикуриватель
11 – генератор 45 – блок индикации бортовой системы контроля
12 – электродвигатель омывателя ветрового стекла 46 – лампа освещения пепельницы
13 – датчик уровня омывающей жидкости 47 – выключатель сигнала торможения
14 – моторедуктор блокировки замка левой передней двери 48 – моторедуктор блокировки замка левой задней двери
15 – переключатель электростеклоподъемника левой передней двери 49 – переключатель электростеклоподъемника левой задней двери
16 – датчик уровня охлаждающей жидкости 50 – моторедуктор электростеклоподъемника левой задней двери
17 – моторедуктор очистителя ветрового стекла 51 – розетка для переносной лампы
18 – клапан рециркуляции 52 – часы
19 – микромоторедуктор привода заслонки отопителя 53 – моторедуктор электростеклоподъемника правой задней двери
20 – электродвигатель отопителя 54 – переключатель электростеклоподъемника правой задней двери
21 – выключатель замка багажника 55 – моторедуктор блокировки замка правой задней двери
22 – переключатель электростеклоподъемника правой передней двери 56 – боковой указатель поворота
23 – моторедуктор электростеклоподъемника правой передней двери 57 – выключатель контрольной лампы стояночного тормоза
24 – блок управления системы блокировки замков дверей 58 – датчик ремня безопасности водителя
25 – дополнительный резистор электродвигателя отопителя 59 – плафон направленного света
26 – датчик уровня тормозной жидкости 60 – плафон освещения салона
27 – моторедуктор электростеклоподъемника левой передней двери 61 – датчик температуры воздуха в салоне
28 – переключатель наружного освещения 62 – выключатель в стойке передней двери
29 – комбинация приборов 63 – выключатель в стойке задней двери
30 – выключатель заднего противотуманного света 64 – наружный задний фонарь
31 – контрольная лампа противотуманного света 65 – внутренний задний фонарь
32 – контрольная лампа обогрева заднего стекла 66 – фонари освещения номерного знака
33 – выключатель обогрева заднего стекла 67 – фонарь освещения багажника
34 – подрулевой переключатель
А – колодки для подключения электродвигателя омывателя заднего стекла
В – колодки для подключения жгута системы впрыска
С – к колодке жгута предупредительного света
D – колодка для подключения к бортовому компьютеру
Е – к колодке жгута очистителей фар
F – колодка для подключения к датчику уровня топлива в модуле электробензонасоса
G – к элементу обогрева заднего стекла
H – колодка для подключения дополнительного сигнала торможения
J – к моторедуктору замка багажника

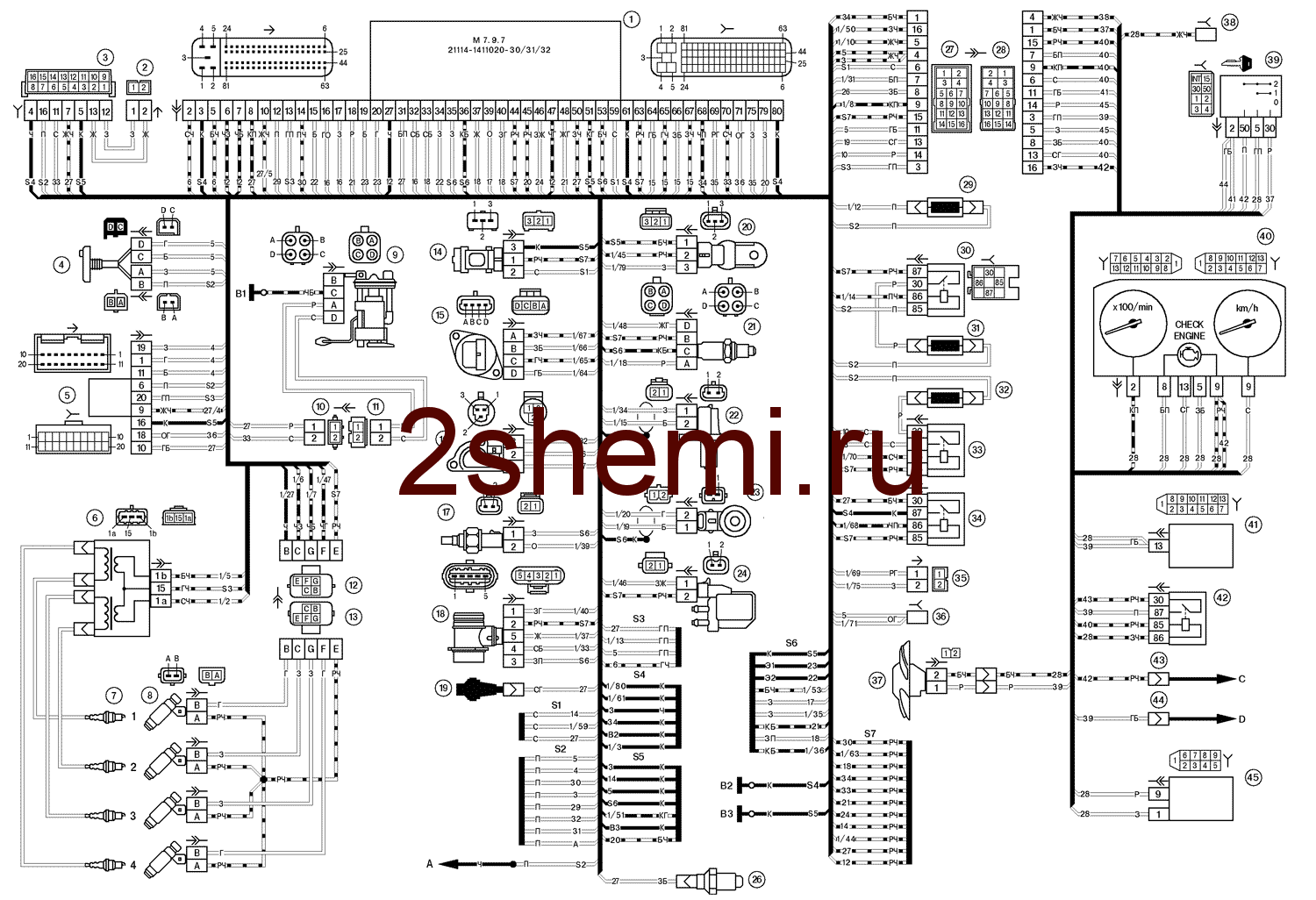

Электросхема ЭСУД ВАЗ-21101 система впрыска М 7.9.7

1 – контроллер ВАЗ-21101;
2 – колодка жгута системы зажигания к жгуту салонной группы АБС ;
3 – колодка диагностики;
4 – датчик сигнализатор иммобилизатора;
5 – блок управления иммобилизатора;
6 – катушка зажигания;
7 – свечи зажигания;
8 – форсунки;
9 – электробензонасос;
10 – колодка жгута системы зажигания к жгуту датчика уровня топлива;
11 – колодка жгута датчика уровня топлива к жгуту системы зажигания;
12 – колодка жгута системы зажигания к жгуту форсунок;
13 – колодка жгута форсунок к жгуту системы зажигания;
14 – датчик скорости;
15 – регулятор холостого хода;
16 – датчик положения дроссельной заслонки;
17 – датчик температуры охлаждающей жидкости;
18 – датчик массового расхода воздуха;
19 – датчик контрольной лампы давления масла;
20 – датчик фаз;
21 – датчик кислорода;
22 – датчик положения коленчатого вала;
23 – датчик детонации;
24 – электромагнитный клапан продувки адсорбера;
26 – датчик указателя температуры охлаждающей жидкости;
27 – колодка жгута системы зажигания к жгуту панели приборов;
28 – колодка жгута панели приборов к жгуту системы зажигания;
29 – предохранитель цепи питания контроллера;
30 – реле зажигания;
31 – предохранитель реле зажигания;
32 – предохранитель цепи питания электробензонасоса;
33 – реле электробензонасоса;
34 – реле электровентилятора;
35 – колодка жгута системы зажигания к соединителю кондиционера;
36 – колодка жгута системы зажигания к жгуту боковых дверей.
37 – электровентилятор системы охлаждения;
38 – диагностический разъем;
39 – выключатель зажигания;
40 – комбинация приборов;
41 – блок бортовой системы контроля;
42 – реле стартера;
43 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
44 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
45 – маршрутный компьютер.

A – к клемме “плюс” аккумуляторной батареи;
В1 – точка заземления жгута датчика уровня топлива;
В2, В3 – точки заземления жгута системы зажигания;
С – к стартеру;
D – к выключателю плафона освещения салона двери водителя.

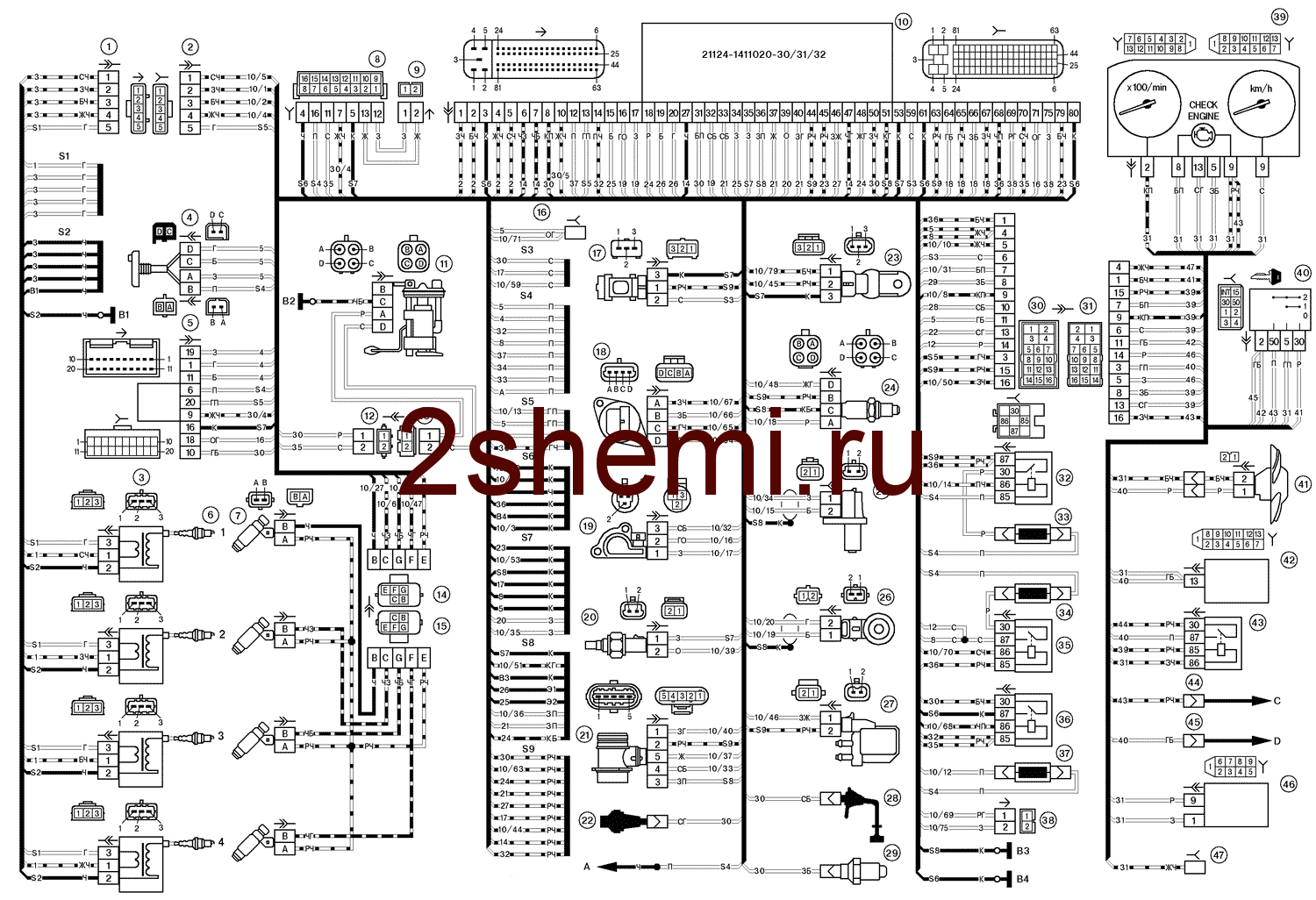

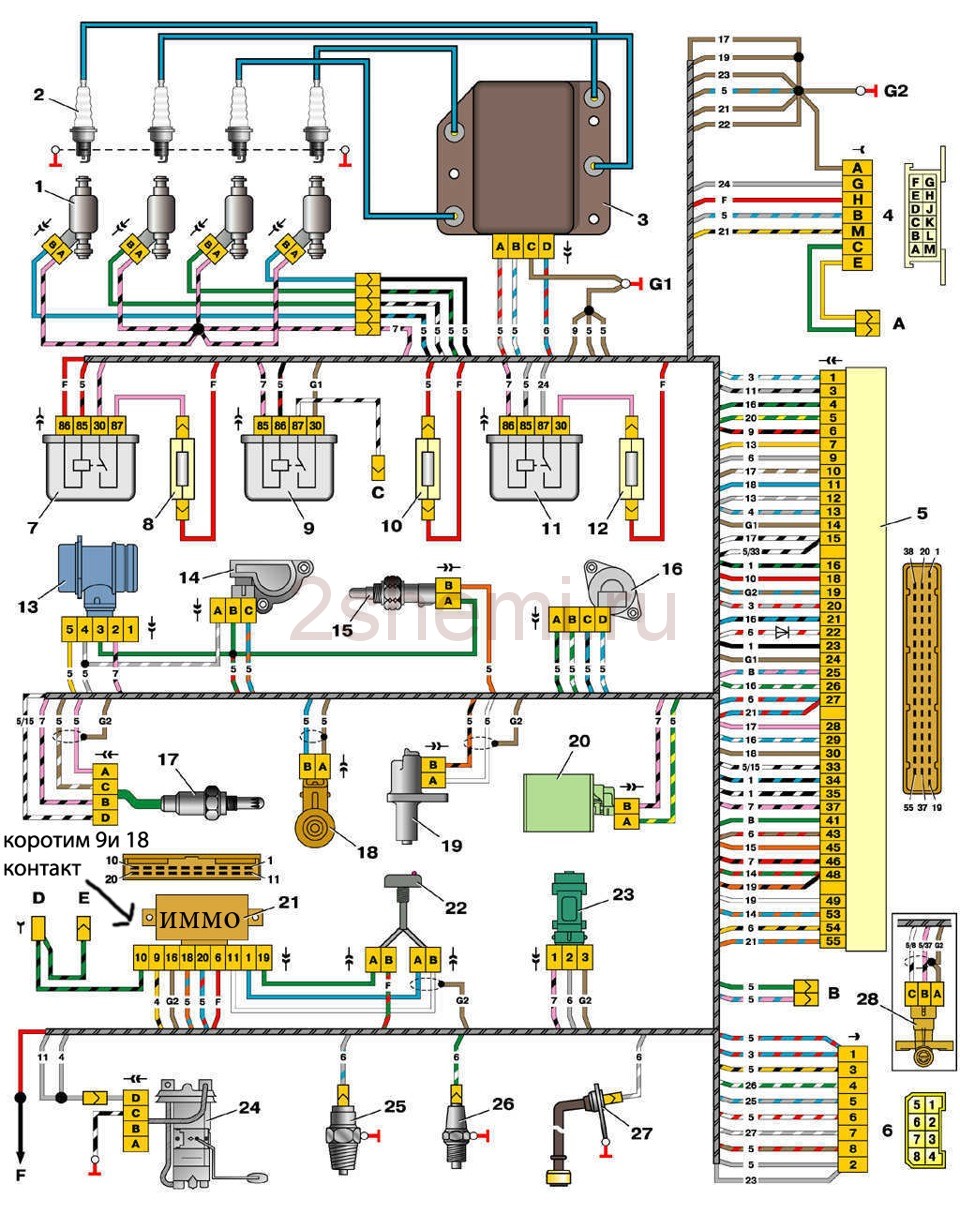

Электросхема управления двигателем ВАЗ-21102, 21103 (контроллер М1.5.4N, «Январь-5.1»)

1 – форсунки

2 – свечи зажигания

3 – модуль зажигания

4 – колодка диагностики

5 – контроллер

6 – колодка, присоединяемая к жгуту проводов панели приборов

7 – главное реле

8 – предохранитель, соединенный с главным реле

9 – реле электровентилятора

10 – предохранитель, соединенный с реле электровентилятора

11 – реле электробензонасоса

12 – предохранитель, соединенный с реле электробензонасоса

13 – датчик массового расхода воздуха

14 – датчик положения дроссельной заслонки

15 – датчик температуры охлаждающей жидкости

16 – регулятор холостого хода

17 – датчик кислорода ВАЗ-21102

18 – датчик детонации

19 – датчик положения коленчатого вала

20 – электромагнитный клапан продувки адсорбера

21 – блок управления иммобилайзера

22 – индикатор состояния иммобилайзера

23 – датчик скорости автомобиля

24 – электробензонасос с датчиком уровня топлива

25 – датчик контрольной лампы давления масла

26 – датчик указателя температуры охлаждающей жидкости

27 – датчик уровня масла

28 – датчик фаз (устанавливается на автомобиле с 16-клапанным двигателем)

А — колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов (АБС)

В — колодка, присоединяемая к жгуту проводов кондиционера

С — колодка, присоединяемая к жгуту проводов электровентилятора

D — провода, присоединяемые к выключателю зажигания (лампа подсветки)

Е — колодка, подключаемая к голубо-белым проводам, отсоединенным от выключателя зажигания (при установке иммобилайзера)

F — к клемме «+» аккумуляторной батареи

G1, G2 — точки заземления

На схеме применяется обозначение номера элемента схемы, к которому присоединяется данный провод, например «-4-». В некоторых случаях кроме обозначения номера элемента приводится через косую дробь и номер контакта, например «-5/15-». На схеме не показаны точки соединения розово-черных, красных и зеленого с красной полоской проводов.

Распиновка 8-ми контакного разьема

подача питания
датчик скорости (эл.спидометр)
расход топлива (для БК)
датчик ОЖ
аварийное давление масла
лампа “чек”
датчик уровня масла
сигнал тахометра

Электросхема управления двигателем ВАЗ-21104

1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 – катушки зажигания ВАЗ-21104;
4 – датчик сигнализатор иммобилизатора;
5 – блок управления иммобилизатора;
6 – свечи зажигания;
7 – форсунки;
8 – колодка диагностики;
9 – колодка жгута системы зажигания к жгуту салонной группы АБС;
10 – контроллер;
11 – электробензонасос;
12 – колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 – колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 – колодка жгута системы зажигания к жгуту форсунок;
15 – колодка жгута форсунок к жгуту системы зажигания;
16 – колодка жгута системы зажигания к жгуту боковых дверей;
17 – датчик скорости;
18 – регулятор холостого хода;
19 – датчик положения дроссельной заслонки;
20 – датчик температуры охлаждающей жидкости;
21 – датчик массового расхода воздуха;
22 – датчик контрольной лампы давления масла;
23 – датчик фаз;
24 – датчик кислорода;
25 – датчик положения коленчатого вала;
26 – датчик детонации;
27 – электромагнитный клапан продувки адсорбера;
28 – датчик уровня масла;
29 – датчик указателя температуры охлаждающей жидкости;
30 – колодка жгута системы зажигания к жгуту панели приборов;
31 – колодка жгута панели приборов к жгуту системы зажигания;
32 – реле зажигания;
33 – предохранитель реле зажигания;
34 – предохранитель цепи питания электробензонасоса;
35 – реле электробензонасоса;
36 – реле электровентилятора;
37 – предохранитель цепи питания контроллера;
38 – колодка жгута системы зажигания к соединителю кондиционера;
39 – комбинация приборов;
40 – выключатель зажигания;
41 – электровентилятор системы охлаждения;
42 – блок бортовой системы контроля;
43 – реле стартера;
44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 – маршрутный компьютер;
47 – диагностический разъем.

A – к клемме “плюс” аккумуляторной батареи;
В1 – точка заземления жгута проводов катушек зажигания;
В2 – точка заземления жгута датчика уровня топлива;
В3, В4 – точки заземления жгута системы зажигания;
С – к стартеру;
D – к выключателю плафона освещения салона двери водителя.

По описанной выше схеме производится топливная регуляция в автомобиле. При этом она зависит не только от нагрузки клапанов в двигателе, но и от соответствующего положения относительно клапана дроссельной заслонки. С помощью схемы электрических проводков и клапанов удается понять, какой из реле или предохранителей работает с неисправностью, и вовремя его заменить. При этом одну из главных ролей при подаче топлива выполняет электрооборудование (контроллеры), регулирующее работу форсунки.

Модификации ВАЗ 2110

ВАЗ-21100. Базовая модель которая выпускалась с 1996 по 2000 год. На автомобиль устанавливался 8-клапанный карбюраторный двигатель ВАЗ-21083 рабочим объёмом 1,5 литра и мощностью 69 лошадиных сил.

ВАЗ-21101. Данная модификация выпускалась с 2004 года, оснащалась 8-клапанный бензиновый инжекторный двигатель рабочим объёмом 1,6 литра.

ВАЗ-21102. Как и предыдущая модификация с 8-клапанным инжекторным двигателем, но с объемом 1,5 литра.

ВАЗ-21103. Модификация “десятки” с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.

ВАЗ-21103М. Рестайлинговая модификация ВАЗ-21103, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,5 литра и мощностью 92 лошадиные силы. Выпускалась с 2002 года.

ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.

ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра. Выпускалась с 2004 года.

ВАЗ-21106 GTI. Двигатель автомобиля ВАЗ-21106 GTI – самая мощная и дорогая модификация, которая выпускалась с 2000 года. Автомобиль оснащался 2-литровым 16-клапанным бензиновым двигателем Opel C20XE, мощностью 150 лошадиных сил. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. На него устанавливались колеса R15 с низкопрофильной резиной.

ВАЗ-21106 Coupe. Купе ВАЗ-21106 в кузове купе. Отличительной особенностью автомобиля стало наличие только двух дверей, которые были удлинены на 250 миллиметров, при этом кузов был укорочен на 170 миллиметров. Двигатель устанавливался такой же, как и у предыдущей модели ВАЗ-21106 GTI.

ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.

ВАЗ 21107. Модификация автомобиля для раллийных соревнований. Оснащался вварным каркасом безопасности и иной конструкция подвески.

ВАЗ 21108 «Премьер». Модификация с удлиненным на 170 миллиметров кузовом в районе задней двери, что обеспечивало более удобную посадку и высадку пассажиров. Оснащался инжекторным 16-клапанным двигателем объемом 1,5 литра.

ВАЗ 21109 «Консул». 4-х местный лимузин повышенной комфортности на основе автомобиля ВАЗ-2110. Кроме длины кузова так же были увеличены размеры задней двери, для более удобной посадки и высадки пассажиров. Оснащался 1.5 литровым двигателем и колесами R14 или R15. Габаритные размеры: длина – 4950 мм, ширина – 1700 мм, высота – 1440 мм. Расход топлива в городском цикле 9,5 литров на 100 километров пути.

ВАЗ 2110-91. Модификация ВАЗ-2110 с роторно-поршневым двигателем объемом 1308 см3. Автомобиль мог развивать скорость до 240 км/ч, а разгон от 0 до 100 км/ч занимал 6 секунд.

Автомобиль с 16-клапанным инжекторным двигателем в комплектации “Гран-Люкс” включает:
