Полный сборник электросхем – Электросхемы LADA Largus (альбом электросхем)

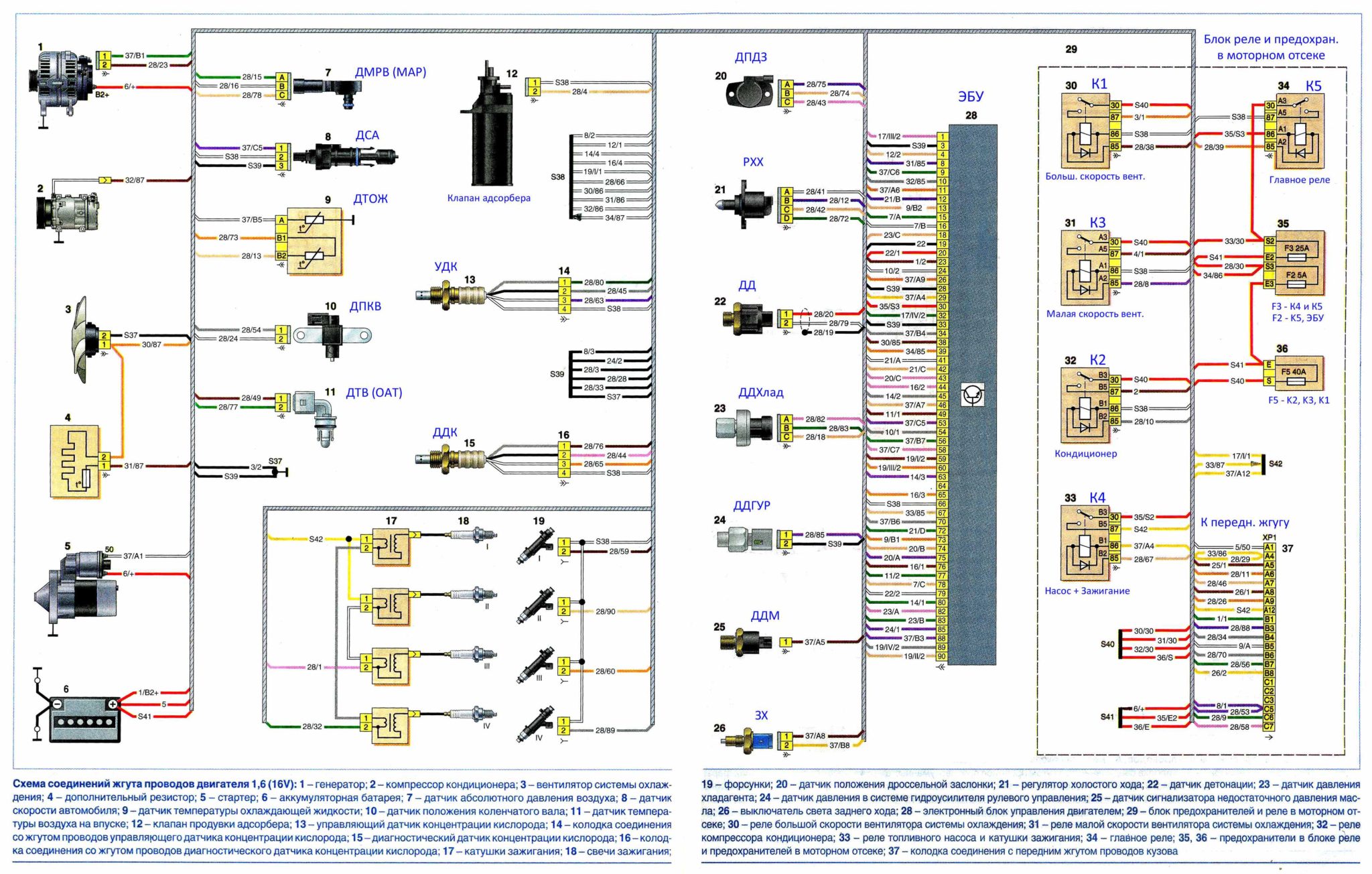

Электросхема жгута проводки двигателя 1,6 (16V) LADA Largus

1 – генератор;
2 – компрессор кондиционера;
3 – вентилятор системы охлаждения;
4 – дополнительный резистор;
5 – стартер;
6 – аккумуляторная батарея;
7 – датчик абсолютного давления воздуха;
8 – датчик скорости автомобиля;
9 – датчик температуры охлаждающей жидкости;
10 – датчик положения коленчатого вала;
11 – датчик температуры воздуха на впуске;
12 – клапан продувки адсорбера;
13 – управляющий датчик концентрации кислорода;
14 – колодка соединения со жгутом проводов управляющего датчика концентрации кислорода;
15 – диагностический датчик концентрации кислорода;
16 – колодка соединения со жгутом проводов диагностического датчика концентрации кислорода;
17 – катушки зажигания;
18 – свечи зажигания;
19 – форсунки R90;

20 – датчик положения дроссельной заслонки;
21 – регулятор холостого хода;
22 – датчик детонации;
23 – датчик давления хладагента;
24 – датчик давления в системе гидроусилителя рулевого управления;
25 – датчик сигнализатора недостаточного давления масла;
26 – выключатель света заднего хода;
28 – электронный блок управления двигателем;
29 – блок предохранителей и реле в моторном отсеке;
30 – реле большой скорости вентилятора системы охлаждения;
31 – реле малой скорости вентилятора системы охлаждения;
32 – реле компрессора кондиционера;
33 – реле топливного насоса и катушки зажигания;
34 – главное реле;
35, 36 – предохранители в блоке реле и предохранителей в моторном отсеке;
37 – колодка соединения с передним жгутом проводов кузова.

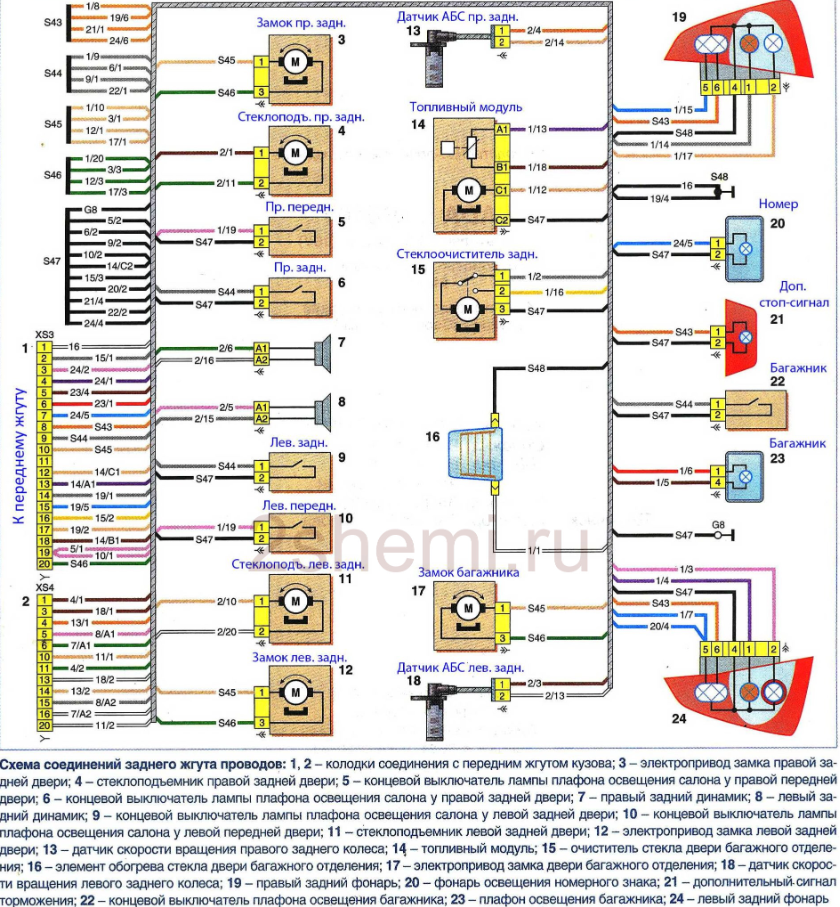

Электросхема заднего жгута проводов LADA Largus

1, 2 – колодки соединения с передним жгутом кузова;
3 – электропривод замка правой задней двери;
4 – стеклоподъемник правой задней двери;
5 – концевой выключатель лампы плафона освещения салона у правой передней двери;
6 – концевой выключатель лампы плафона освещения салона у правой задней двери;
7 – правый задний динамик;
8 – левый задний динамик Лада Ларгус;
9 – концевой выключатель лампы плафона освещения салона у левой задней двери;
10 – концевой выключатель лампы плафона освещения салона у левой передней двери;
11 – стеклоподъемник левой задней двери;
12 – электропривод замка левой задней двери;
13 – датчик скорости вращения правого заднего колеса;
14 – топливный модуль R90;
15 – очиститель стекла двери багажного отделения;
16 – элемент обогрева стекла двери багажного отделения;
17 – электропривод замка двери багажного отделения;
18 – датчик скорости вращения левого заднего колеса;
19 – правый задний фонарь;
20 – фонарь освещения номерного знака;
21 – дополнительный сигнал торможения;
22 – концевой выключатель плафона освещения багажника;
23 – плафон освещения багажника;
24 – левый задний фонарь.

Электросхема жгута проводов подушки безопасности переднего пассажира и освещения вещевого ящика LADA Largus

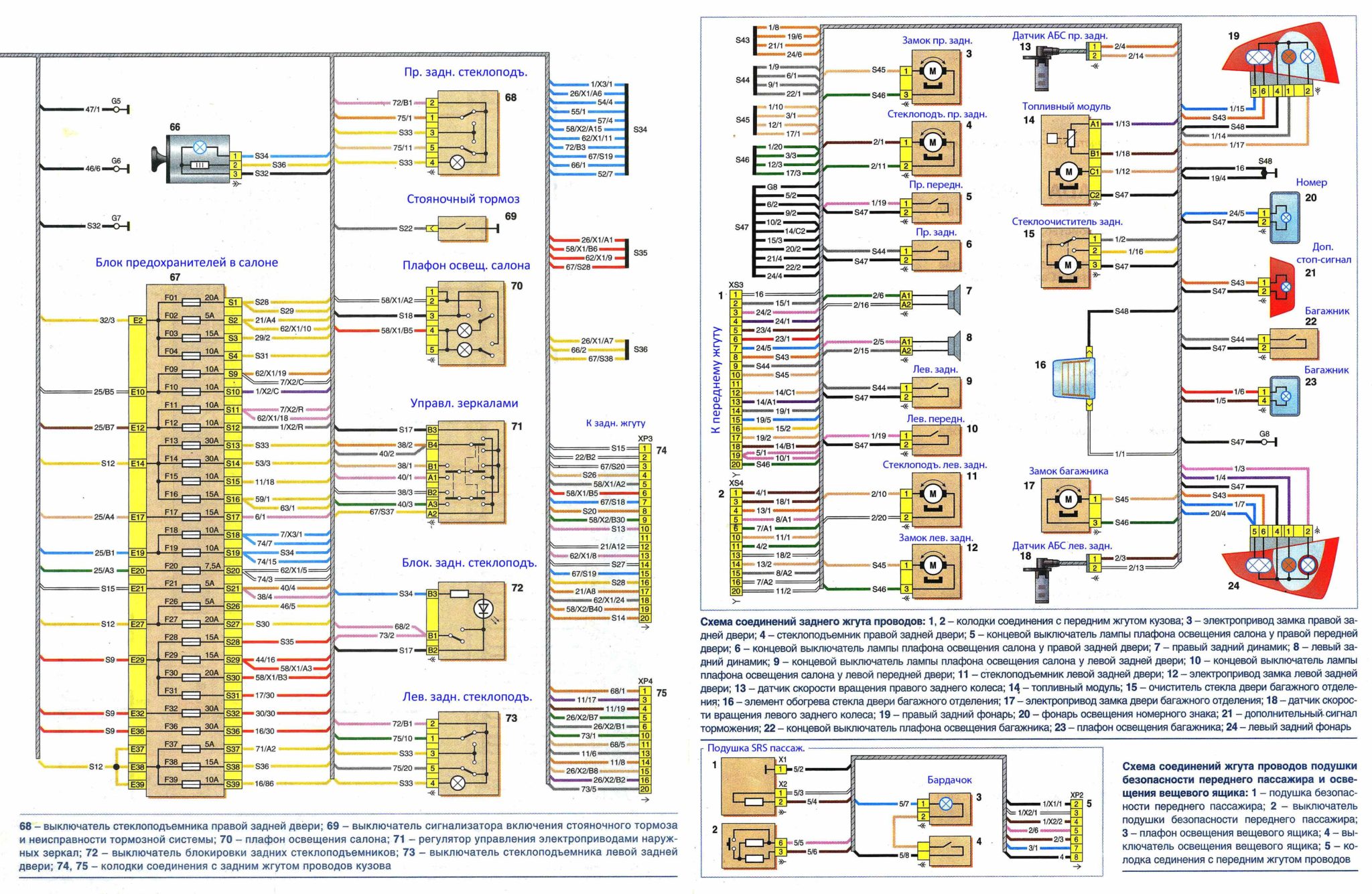

Электросхема переднего жгута проводов LADA Largus

1 – правая блок-фара;
2 – правая противотуманная фара;
3 – колодка соединения со жгутом проводов противотуманных фар;
4 – левая противотуманная фара;
5 – правый звуковой сигнал высокого тона;
6 – левый звуковой сигнал низкого тона;
7 – левая блок-фара;
8 – правый боковой указатель поворота;
9 – очиститель ветрового стекла;
10 – омыватель стекол R90;
11 – блок управления ABS Лада Ларгус;
12 – датчик уровня тормозной жидкости;
13 – левый боковой указатель поворота;
14 – датчик скорости вращения правого переднего колеса;
15 – блок реле и предохранителей в моторном отсеке;
16 – реле вентилятора отопителя;
17 – реле противотуманных фар;
18, 19 – предохранители в блоке реле и предохранителей в моторном отсеке;
20 – датчик скорости вращения левого переднего колеса;
21 – колодка соединения со жгутом проводов двигателя;
А – место перехода жгута проводов из моторного отсека в салон.

22 – правый подрулевой переключатель;
23 – подушка безопасности водителя;
24 – спиральный кабель;
25 – левый подрулевой переключатель;
26 – колодки подключения к аудиосистеме;
29 – выключатель сигналов торможения;
30 – реле обогрева стекла двери багажного отделения;
31 – катушка иммобилайзера;
32 – колодка соединения со жгутом проводов выключателя зажигания;
33 – выключатель зажигания;

34 – электропривод замка правой передней двери;
35 – стеклоподъемник правой передней двери;
36 – правый передний динамик;
37 – правое наружное зеркало;
38 – колодка соединения с правым наружным зеркалом;
39 – левое наружное зеркало;
40 – колодка соединения с левым наружным зеркалом;
41 – левый передний динамик;
42 – стеклоподъемник левой передней двери;
43 – электропривод замка левой передней двери;
44 – колодка диагностики;
45 – крышка колодки диагностики с перемычкой;
46 – блок управления подушками безопасности;
47 – колодка соединения со жгутом проводов вентилятора отопителя;
48 – вентилятор отопителя;
50 – блок дополнительных резисторов вентилятора отопителя;
51 – блок управления вентиляцией, отоплением и кондиционированием;
52 – колодка соединений со жгутом проводов подушки безопасности переднего пассажира и освещения вещевого ящика;
53 – выключатель стеклоподъемника правой передней двери;
54 – выключатель центрального замка;
55 – выключатель аварийной сигнализации;
56 – выключатель обогрева стекла двери багажного отделения;
57 – выключатель стеклоподьемника левой передней двери;

58 – коммутационный блок;
59 – колодка соединения со жгутом обогревателя правого переднего сиденья;
60 – элемент обогрева правого переднего сиденья;
61 – выключатель обогрева правого переднего сиденья;
62 – комбинация приборов;
63 – колодка соединения со жгутом обогревателя левого переднего сиденья;
64 – элемент обогрева левого переднего сиденья;
65 – выключатель обогрева левого переднего сиденья;

66 – прикуриватель;
67 – блок предохранителей в салоне;
68 – выключатель стеклоподъемника правой задней двери;
69 – выключатель сигнализатора включения стояночного тормоза и неисправности тормозной системы;
70 – плафон освещения салона;
71 – регулятор управления электроприводами наружных зеркал;
72 – выключатель блокировки задних стеклоподъемников;
73 – выключатель стеклоподъемника левой задней двери;
74, 75 – колодки соединения с задним жгутом проводов кузова.

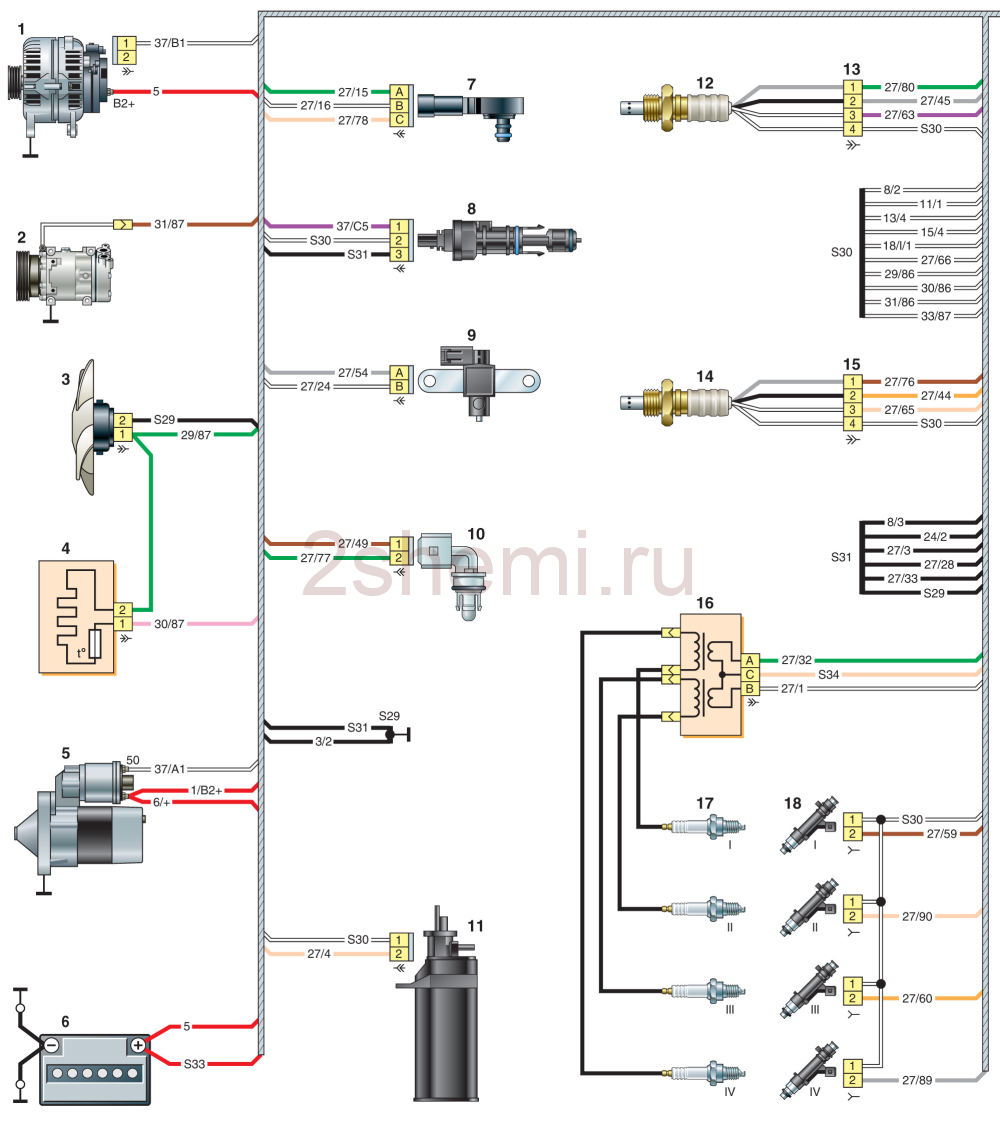

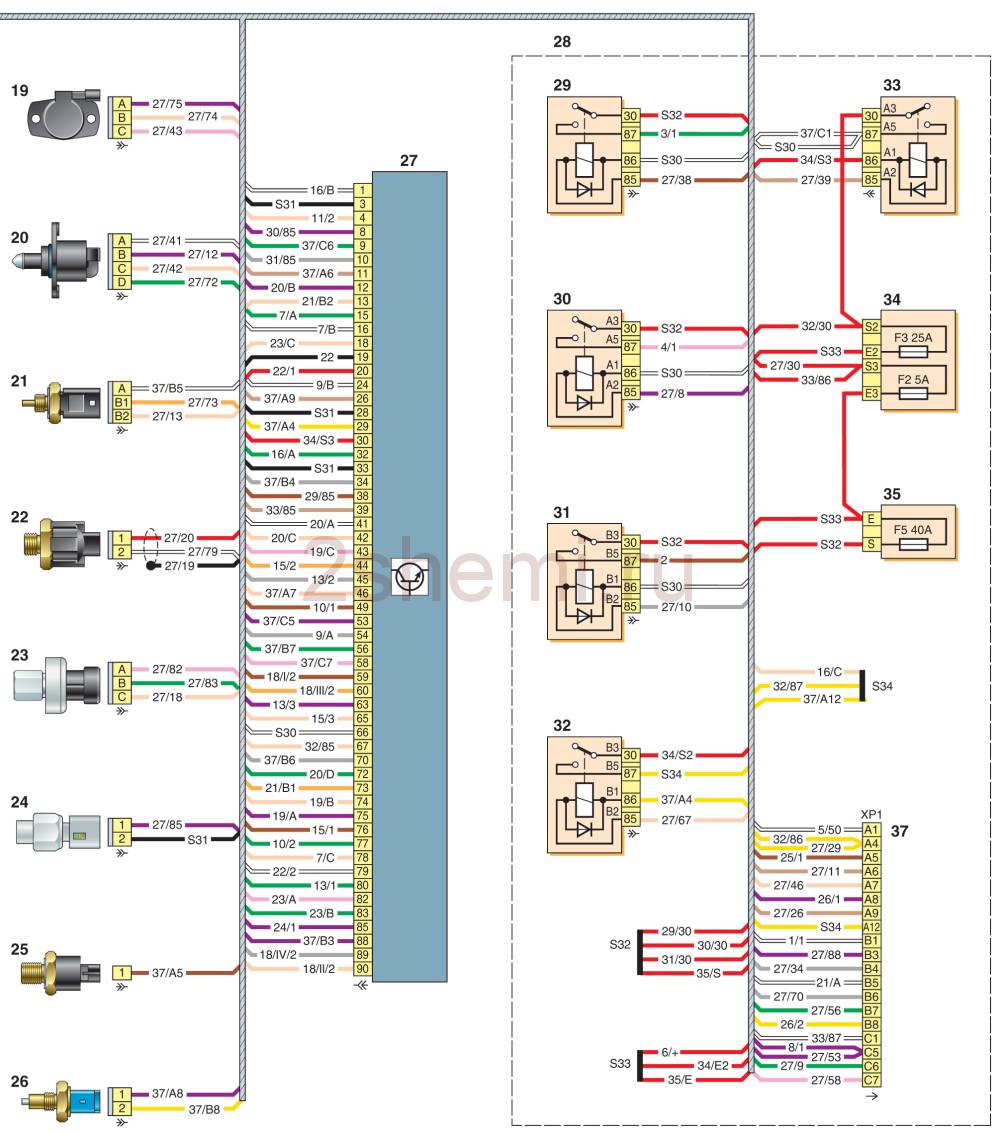

Электросхема жгута проводки двигателя 1,6 (8V) LADA Largus

1 – генератор Лада Ларгус;
2 – компрессор кондиционера;
3 – вентилятор системы охлаждения;
4 – дополнительный резистор;
5 – стартер R90;
6 – аккумуляторная батарея;
7 – датчик абсолютного давления воздуха;
8 – датчик скорости автомобиля;
9 – датчик положения коленчатого вала;
10 – датчик температуры воздуха на впуске;
11 – клапан продувки адсорбера;
12 – управляющий датчик концентрации кислорода;
13 – колодка соединения со жгутом проводов управляющего датчика концентрации кислорода;
14 – диагностический датчик концентрации кислорода;
15 – колодка соединения со жгутом проводов диагностического датчика концентрации кислорода;
16 – катушка зажигания;
17 – свечи зажигания;
18 – форсунки;

19 – датчик положения дроссельной заслонки;
20 – регулятор холостого хода;
21 – датчик температуры охлаждающей жидкости;
22 – датчик детонации;
23 – датчик давления хладагента;
24 – датчик давления в системе гидроусилителя рулевого управления;
25 – датчик сигнализатора недостаточного давления масла;
26 – выключатель света заднего хода;
27 – электронный блок управления двигателем;
28 – блок предохранителей и реле в моторном отсеке;
29 – реле большой скорости вентилятора системы охлаждения;
30 – реле малой скорости вентилятора системы охлаждения;
31 – реле компрессора кондиционера;
32 – реле топливного насоса и катушки зажигания;
33 – главное реле Лада Ларгус;
34, 35 – предохранители в блоке реле и предохранителей в моторном отсеке;
37 – колодка соединения с передним жгутом проводов кузова.
