Электросхема управления двигателем Z10XEP Motronic 7.6.1 Opel Agila A

#Agila A, #Opel, #z10xep

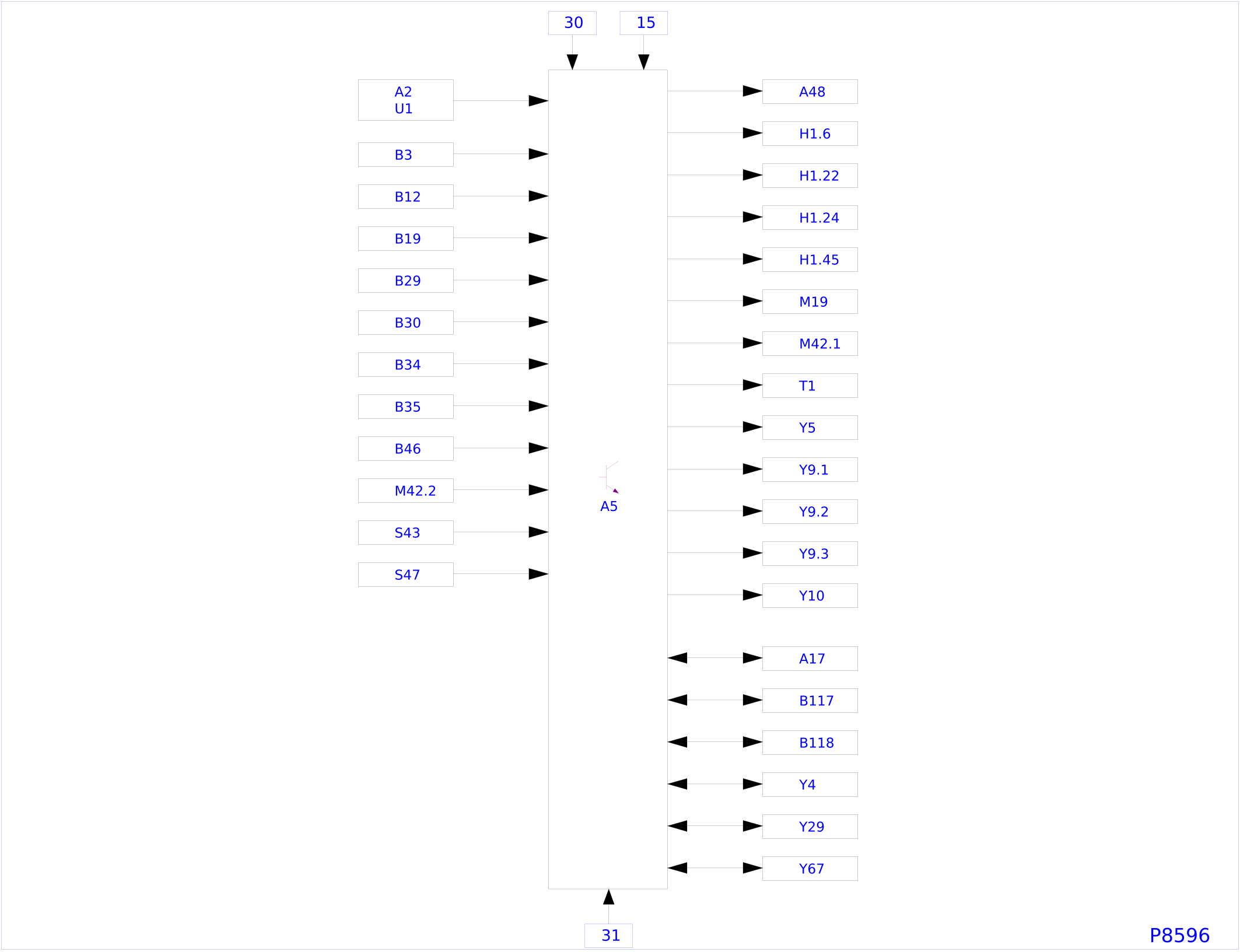

Блок-схема управления двигателем Z10XEP Motronic 7.6.1 Opel Agila A

Блок-схема управления двигателем Z10XEP Motronic 7.6.1 Opel Agila A

Компоненты
A2	Контроллер – антиблокировочная тормозная система	H1.45	Контрольная лампа – лампа индикации неисправности
A5	Контроллер – Motronic	M19	Электродвигатель – вентилятор радиатора
A17	Контроллер – иммобилайзер	M42.1	Насос – топливный
A48	Блок управления – электроусилитель рулевого управления	M42.2	Датчик – уровень топлива в баке
B3	Выключатель – давление масла	S43	Выключатель – стоп-сигнал, двойной
B12	Датчик – температура охлаждающей жидкости	S47	Выключатель – кондиционер
B19	Датчик – положение педали	T1	Катушка зажигания – непосредственное зажигание
B29	Датчик – давление, кондиционер	U1	Модуль преобразования сигналов – скорость автомобиля
B30	Датчик – контроль детонации 1	Y4	Электромагнитный клапан – рециркуляция выхлопных газов
B34	Импульсный датчик – коленвал	Y5	Электромагнитный клапан – вентиляция бака
B35	Датчик – распредвал	Y9.1	Клапан впрыска – цилиндр 1
B46	Измеритель массового расхода воздуха	Y9.2	Клапан впрыска – цилиндр 2
B117	Датчик – кислорода, контроль смеси, нагреваемый	Y9.3	Клапан впрыска – цилиндр 3
B118	Датчик – кислород, проверка каталитического нейтрализатора	Y10	Сцепление – компрессор, кондиционер
H1.6	Контрольная лампа – двигатель	Y29	Дроссельная заслонка – задатчик положения
H1.22	Указатель – температура охлаждающей жидкости	Y67	Модуль – Twinport
H1.24	Тахометр

Сокращения
15	12 вольт при включенном зажигании	31	Масса
30	12 вольт

Электросхема управления двигателем Z10XEP Motronic 7.6.1 Opel Agila A (2004)

Электросхема управления двигателем Z10XEP Motronic 7.6.1 Opel Agila A (2004) - часть 1 — Электросхема управления двигателем Z10XEP Motronic 7.6.1 Opel Agila A (2004) – часть 1

Системы
ENZ10XEP	Двигатель Z10XEP, Motronic 7.6.1

Компоненты
A5	Контроллер – Motronic	Y5	Электромагнитный клапан – вентиляция бака
B46	Измеритель массового расхода воздуха	Y9.1	Клапан впрыска – цилиндр 1
B117	Датчик – кислорода, контроль смеси, нагреваемый	Y9.2	Клапан впрыска – цилиндр 2
B118	Датчик – кислород, проверка каталитического нейтрализатора	Y9.3	Клапан впрыска – цилиндр 3
FC17	Предохранитель	Y29	Дроссельная заслонка – задатчик положения
K16	Реле – топливный насос	Y67	Модуль – Twinport
K18	Реле – Контроллер управления двигателем	Y67.1	Датчик – положение Twinport
T1	Катушка зажигания – непосредственное зажигание	Y67.2	Электромагнитный клапан – Twinport
Y4	Электромагнитный клапан – рециркуляция выхлопных газов

Разъемы
X5	Передняя часть кузова и панель инструментов	X35	Motronic и датчик – впускной коллектор
X26	Панель приборов и Motronic	X46	Приборная панель и контроллер – Motronic
X34	Motronic и электромагнитный клапан – впускной коллектор	X47	Motronic и контроллер – Motronic

Точки соединения с массой
15	Двигатель, слева

Сокращения
15	12 вольт при включенном зажигании	FB3	Предохранитель FB3
15A	15 ампер	FC12	Предохранитель FC12
20A	20 ампер	KSP	Топливный насос
30	12 вольт	Z10XEP	Двигатель Z10XEP

Цветовые коды
BKBU	Черный-Синий	GY	Серый
BKRD	Черный-Красный	PK	Розовый
BKWH	Черный-Белый	RD	Красный
BKYE	Черный-Желтый	RDBU	Красный-Синий
BN	Коричневый	RDWH	Красный-Белый
BU	Синий	WH	Белый
BUBK	Синий-Черный	YE	Желтый
GN	Зеленый

Электросхема управления двигателем Z10XEP Motronic 7.6.1 Opel Agila A (2004) - часть 2 — Электросхема управления двигателем Z10XEP Motronic 7.6.1 Opel Agila A (2004) – часть 2

Системы
ENZ10XEP	Двигатель Z10XEP, Motronic 7.6.1

Компоненты
A5	Контроллер – Motronic	B30	Датчик – контроль детонации 1
B12	Датчик – температура охлаждающей жидкости	B34	Импульсный датчик – коленвал
B19	Датчик – положение педали	B35	Датчик – распредвал
B29	Датчик – давление, кондиционер

Разъемы
X4	Передняя часть кузова и панель инструментов	X46	Приборная панель и контроллер – Motronic
X18	Передняя часть кузова и кондиционер	X47	Motronic и контроллер – Motronic

Точки соединения с массой
15	Двигатель, слева

Сокращения
15A	15 ампер	INS	Приборы
30	12 вольт	LHD	Левостороннее управление
AC	Кондиционер	MK	Охлаждение двигателя
EPS	Рулевое управление с электроусилителем	RHD	Правостороннее управление
FC3	Предохранитель FC3	SLS	Выключатель стоп-сигнала
IMO	Иммобилайзер	WEG	Сигнал скорости автомобиля

Цветовые коды
BK	Черный	PKBK	Розовый-Черный
BNWH	Коричневый-Белый	RD	Красный
BNYE	Коричневый-Желтый	RDWH	Красный-Белый
BU	Синий	RDYE	Красный-Желтый
GN	Зеленый	VT	Фиолетовый
GNBK	Зеленый-Черный	VTWH	Фиолетовый-Белый
GNOG	Зеленый-Оранжевый	WH	Белый
GNRD	Зеленый-Красный	WHBU	Белый-Синий
GNWH	Зеленый-Белый	WHGN	Белый-Зеленый
GY	Серый	WHRD	Белый-Красный
GYRD	Серый-Красный	YE	Желтый
LGNRD	Свет Зеленый-Красный	YEBK	Желтый-Черный
OG	Оранжевый	YERD	Желтый-Красный

Электросхема управления двигателем Z10XEP Motronic 7.6.1 Opel Agila A (2005-2007)

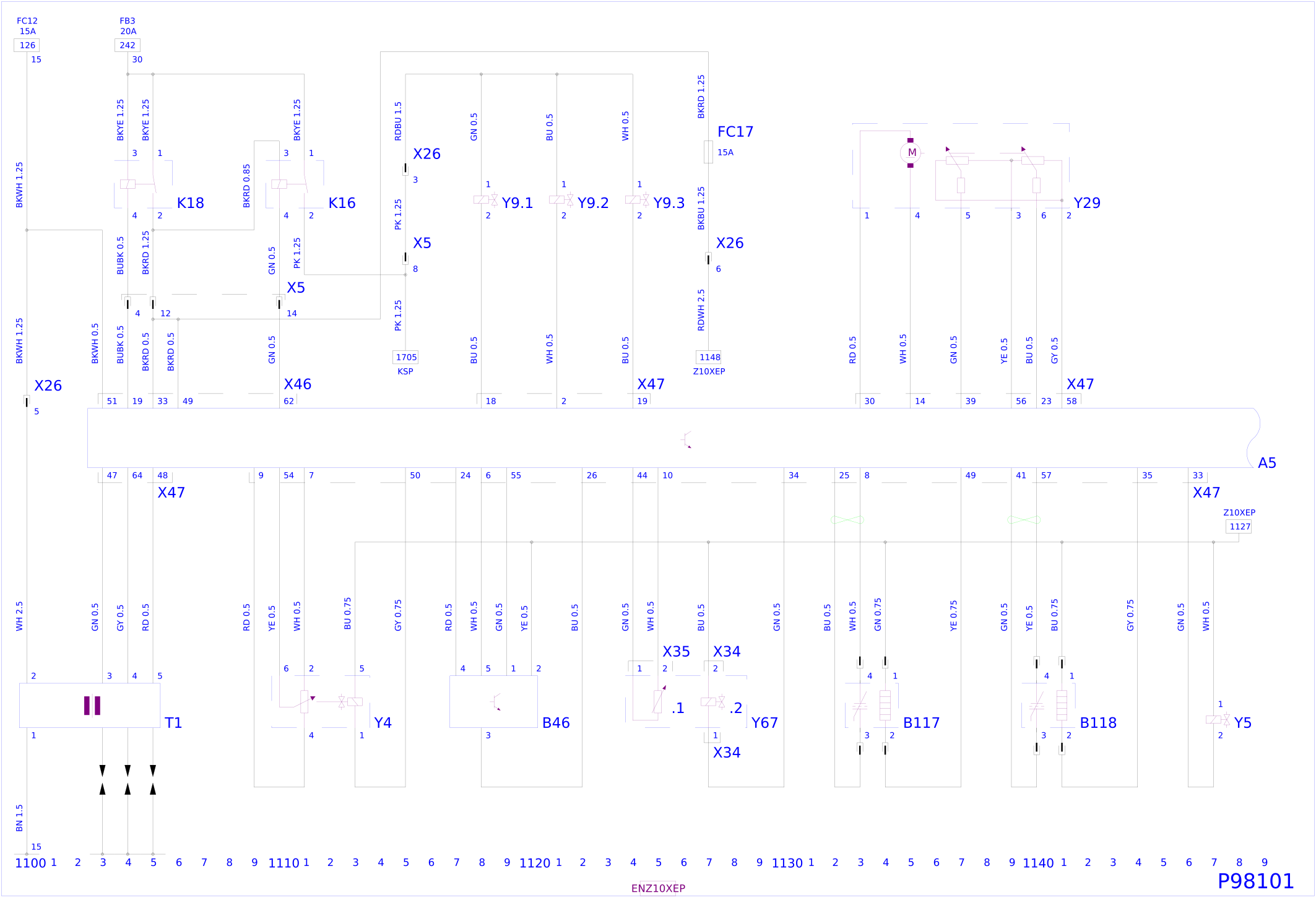

Электросхема управления двигателем Z10XEP Motronic 7.6.1 Opel Agila A (2005-2007) - часть 1 — Электросхема управления двигателем Z10XEP Motronic 7.6.1 Opel Agila A (2005-2007) – часть 1

Системы
ENZ10XEP	Двигатель Z10XEP, Motronic 7.6.1

Компоненты
A5	Контроллер – Motronic	Y5	Электромагнитный клапан – вентиляция бака
B46	Измеритель массового расхода воздуха	Y9.1	Клапан впрыска – цилиндр 1
B117	Датчик – кислорода, контроль смеси, нагреваемый	Y9.2	Клапан впрыска – цилиндр 2
B118	Датчик – кислород, проверка каталитического нейтрализатора	Y9.3	Клапан впрыска – цилиндр 3
FC17	Предохранитель	Y29	Дроссельная заслонка – задатчик положения
K16	Реле – топливный насос	Y67	Модуль – Twinport
K18	Реле – Контроллер управления двигателем	Y67.1	Датчик – положение Twinport
T1	Катушка зажигания – непосредственное зажигание	Y67.2	Электромагнитный клапан – Twinport
Y4	Электромагнитный клапан – рециркуляция выхлопных газов

Разъемы
X5	Передняя часть кузова и панель инструментов	X35	Motronic и датчик – впускной коллектор
X26	Панель приборов и Motronic	X46	Приборная панель и контроллер – Motronic
X34	Motronic и электромагнитный клапан – впускной коллектор	X47	Motronic и контроллер – Motronic

Точки соединения с массой
15	Двигатель, слева

Сокращения
15	12 вольт при включенном зажигании	FB3	Предохранитель FB3
15A	15 ампер	FC12	Предохранитель FC12
20A	20 ампер	KSP	Топливный насос
30	12 вольт	Z10XEP	Двигатель Z10XEP

Цветовые коды
BKBU	Черный-Синий	GY	Серый
BKRD	Черный-Красный	PK	Розовый
BKWH	Черный-Белый	RD	Красный
BKYE	Черный-Желтый	RDBU	Красный-Синий
BN	Коричневый	RDWH	Красный-Белый
BU	Синий	WH	Белый
BUBK	Синий-Черный	YE	Желтый
GN	Зеленый

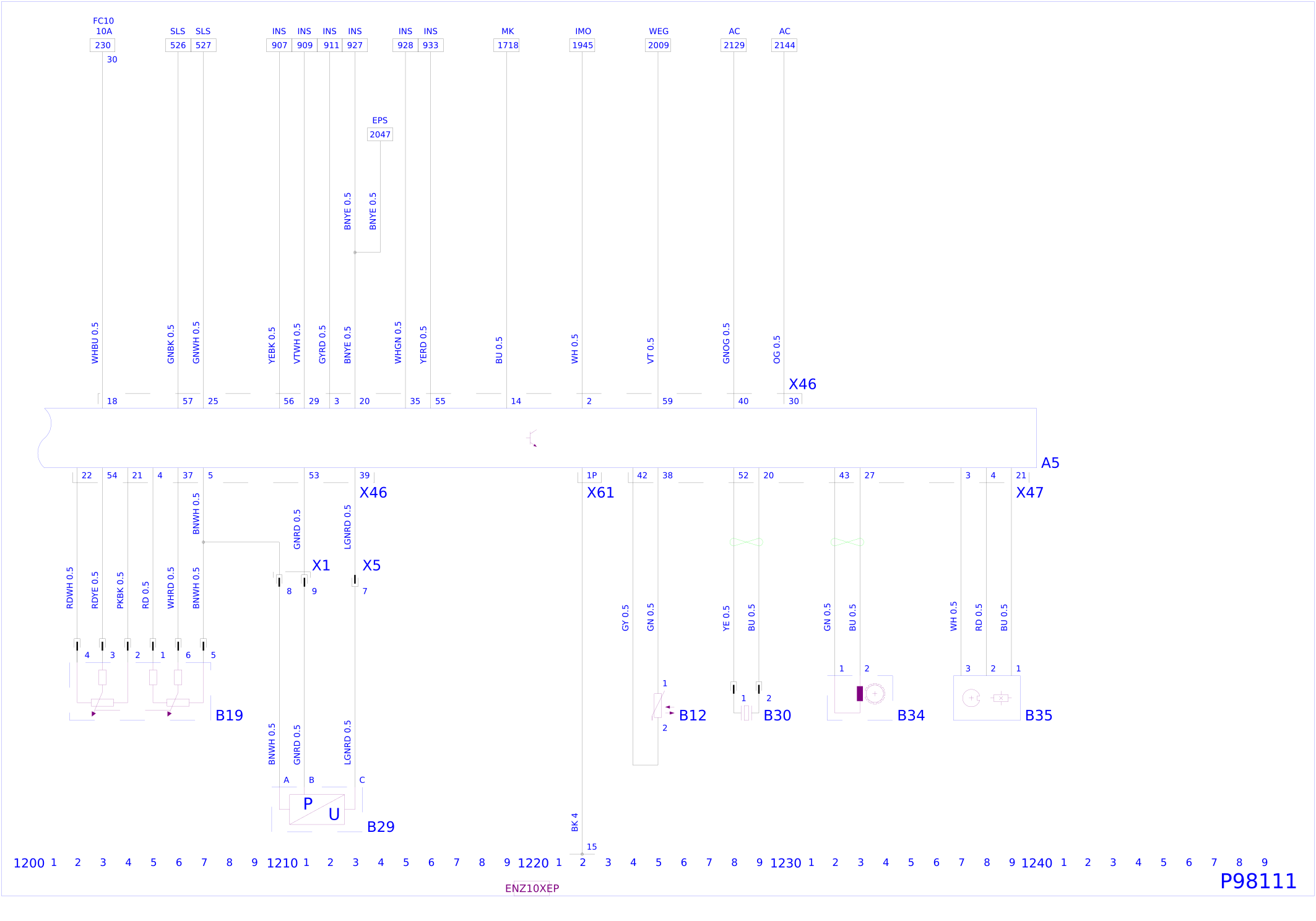

Электросхема управления двигателем Z10XEP Motronic 7.6.1 Opel Agila A (2005-2007) - часть 2 — Электросхема управления двигателем Z10XEP Motronic 7.6.1 Opel Agila A (2005-2007) – часть 2

Системы
ENZ10XEP	Двигатель Z10XEP, Motronic 7.6.1

Компоненты
A5	Контроллер – Motronic	B30	Датчик – контроль детонации 1
B12	Датчик – температура охлаждающей жидкости	B34	Импульсный датчик – коленвал
B19	Датчик – положение педали	B35	Датчик – распредвал
B29	Датчик – давление, кондиционер

Разъемы
X1	Передняя часть кузова и панель инструментов	X47	Motronic и контроллер – Motronic
X5	Передняя часть кузова и панель инструментов	X61	Motronic и контроллер – Motronic
X46	Приборная панель и контроллер – Motronic

Точки соединения с массой
15	Двигатель, слева

Сокращения
10A	10 ампер	IMO	Иммобилайзер
30	12 вольт	INS	Приборы
AC	Кондиционер	MK	Охлаждение двигателя
EPS	Рулевое управление с электроусилителем	SLS	Выключатель стоп-сигнала
FC10	Предохранитель FC10	WEG	Сигнал скорости автомобиля

Цветовые коды
BK	Черный	PKBK	Розовый-Черный
BNWH	Коричневый-Белый	RD	Красный
BNYE	Коричневый-Желтый	RDWH	Красный-Белый
BU	Синий	RDYE	Красный-Желтый
GN	Зеленый	VT	Фиолетовый
GNBK	Зеленый-Черный	VTWH	Фиолетовый-Белый
GNOG	Зеленый-Оранжевый	WH	Белый
GNRD	Зеленый-Красный	WHBU	Белый-Синий
GNWH	Зеленый-Белый	WHGN	Белый-Зеленый
GY	Серый	WHRD	Белый-Красный
GYRD	Серый-Красный	YE	Желтый
LGNRD	Свет Зеленый-Красный	YEBK	Желтый-Черный
OG	Оранжевый	YERD	Желтый-Красный

Электросхема топливного насоса двигателя Z10XEP Motronic 7.6.1 Opel Agila A

Электросхема топливного насоса двигателя Z10XEP Motronic 7.6.1 Opel Agila A

Системы
EC-Z10XEP	Охлаждение двигателя (Z10XEP)	EC-Z13DT	Охлаждение двигателя (Z13DT)
EC-Z12XEP	Охлаждение двигателя (Z12XEP)	FI-PU	Топливный насос

Компоненты
K13	Реле – вентилятор радиатора	M42	Узел – топливный бак
K14	Реле – вентилятор радиатора	M42.1	Насос – топливный
K58	Реле – вентилятор радиатора	M42.2	Датчик – уровень топлива в баке
M19	Электродвигатель – вентилятор радиатора

Разъемы
X3	Передняя часть кузова и задняя часть кузова	X21	Задняя часть кузова и топливный бак
X5	Передняя часть кузова и панель инструментов

Точки соединения с массой
4	Моторный отсек – слева	13	Четвертая стойка, правая
11	Шасси, под сиденьем, слева

Сокращения
20A	20 ампер	FL5	Главный предохранитель FL5
30	12 вольт	INS	Приборы
30A	30 ампер	Z10XEP	Двигатель Z10XEP
31	Масса	Z12XEP	Двигатель Z12XEP
FB3	Предохранитель FB3	Z13DT	Двигатель Z13DT

Цветовые коды
BK	Черный	BURD	Синий-Красный
BKYE	Черный-Желтый	BUYE	Синий-Желтый
BN	Коричневый	LGN	Светло-зеленый
BU	Синий	PK	Розовый
BUOG	Синий-Оранжевый	YERD	Желтый-Красный
