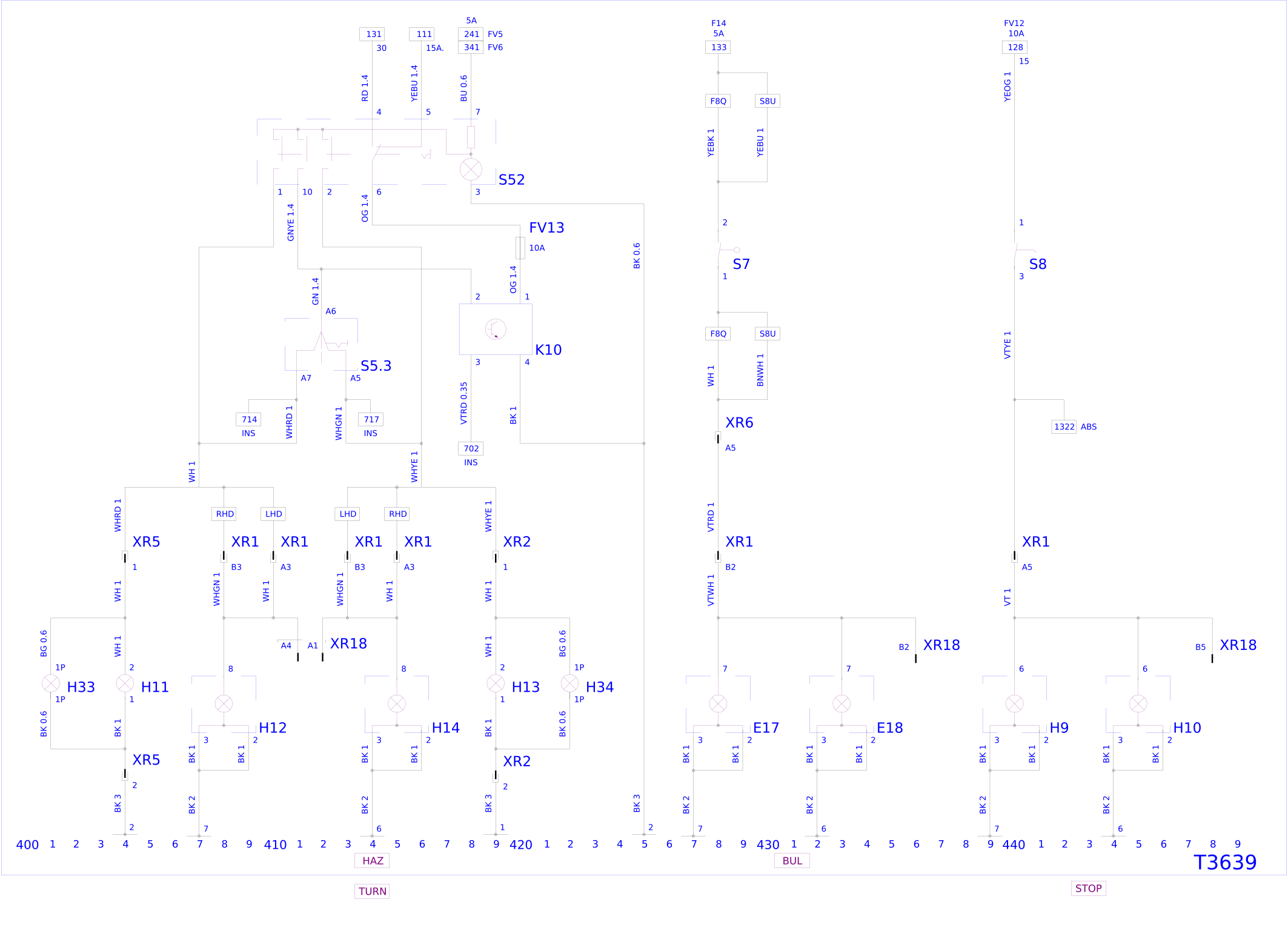

Электросхема стоп-сигналов Opel Arena (1998)
| Системы | |||
|---|---|---|---|
| BUL | Фонари заднего хода | STOP | Стоп-сигналы |
| HAZ | Аварийная световая сигнализация, выключатель | TURN | Указатели поворота |
| Компоненты | |||
|---|---|---|---|
| E17 | Фонарь заднего хода – левый | H14 | Указатель поворота – задний, правый |
| E18 | Фонарь заднего хода – правый | H33 | Вспомогательный указатель поворота – левый |
| FV13 | Предохранитель | H34 | Вспомогательный указатель поворота – правый |
| H9 | Стоп-сигнал – левый | K10 | Блок указателей поворота |
| H10 | Стоп-сигнал – правый | S5.3 | Переключатель – указатель поворота |
| H11 | Указатель поворота – передний, левый | S7 | Выключатель – фонарь заднего хода |
| H12 | Указатель поворота – задний, левый | S8 | Выключатель – стоп-сигнал, одиночный |
| H13 | Указатель поворота – передний, правый | S52 | Выключатель – аварийная сигнализация |
| Разъемы | |||
|---|---|---|---|
| XR1 | Приборная панель и задняя часть кузова | XR6 | Панель приборов и двигатель |
| XR2 | Панель приборов и сигнал поворота, передний, правый | XR18 | Задняя часть кузова и гнездо прицепа |
| XR5 | Панель приборов и сигнал поворота, передний, левый | ||
| Точки соединения с массой | |||
|---|---|---|---|
| 1 | Передняя часть кузова, справа | 6 | Задняя часть кузова, справа |
| 2 | Передняя часть кузова, слева | 7 | Задняя часть кузова, левая |
| Сокращения | |||
|---|---|---|---|
| 5A | 5 ампер | FV5 | Главный предохранитель FV5 |
| 10A | 10 ампер | FV6 | Главный предохранитель FV6 |
| 15 | 12 вольт при включенном зажигании | FV12 | Предохранитель FV12 |
| 15A. | 12 вольт при включенном зажигании (15A) | INS | Приборы |
| 30 | 12 вольт | LHD | Левостороннее управление |
| ABS | Антиблокировочная тормозная система | RHD | Правостороннее управление |
| F8Q | Двигатель F8Q | S8U | Двигатель S8U |
| F14 | Предохранитель F14 | ||
| Цветовые коды | |||
|---|---|---|---|
| BG | Бежевый | VTWH | Фиолетовый-Белый |
| BK | Черный | VTYE | Фиолетовый-Желтый |
| BNWH | Коричневый-Белый | WH | Белый |
| BU | Синий | WHGN | Белый-Зеленый |
| GN | Зеленый | WHRD | Белый-Красный |
| GNYE | Зеленый-Желтый | WHYE | Белый-Желтый |
| OG | Оранжевый | YEBK | Желтый-Черный |
| RD | Красный | YEBU | Желтый-Синий |
| VT | Фиолетовый | YEOG | Желтый-Оранжевый |
| VTRD | Фиолетовый-Красный | ||
Электросхема стоп-сигналов Opel Arena (1999-2001)
| Системы | |||
|---|---|---|---|
| AZV | Прицепное устройство | STOP | Стоп-сигналы |
| BUL | Фонари заднего хода | TURN | Указатели поворота |
| HAZ | Аварийная световая сигнализация, выключатель | ||
| Компоненты | |||
|---|---|---|---|
| E17 | Фонарь заднего хода – левый | H14 | Указатель поворота – задний, правый |
| E18 | Фонарь заднего хода – правый | H33 | Вспомогательный указатель поворота – левый |
| FC13 | Предохранитель | H34 | Вспомогательный указатель поворота – правый |
| H9 | Стоп-сигнал – левый | K10 | Блок указателей поворота |
| H10 | Стоп-сигнал – правый | S7 | Выключатель – фонарь заднего хода |
| H11 | Указатель поворота – передний, левый | S8 | Выключатель – стоп-сигнал, одиночный |
| H12 | Указатель поворота – задний, левый | S52 | Выключатель – аварийная сигнализация |
| H13 | Указатель поворота – передний, правый | ||
| Разъемы | |||
|---|---|---|---|
| XR1 | Приборная панель и задняя часть кузова | XR6 | Панель приборов и двигатель |
| XR2 | Панель приборов и сигнал поворота, передний, правый | XR18 | Задняя часть кузова и гнездо прицепа |
| XR5 | Панель приборов и сигнал поворота, передний, левый | ||
| Точки соединения с массой | |||
|---|---|---|---|
| 1 | Передняя часть кузова, справа | 6 | Задняя часть кузова, справа |
| 2 | Передняя часть кузова, слева | 7 | Задняя часть кузова, левая |
| Сокращения | |||
|---|---|---|---|
| 5A | 5 ампер | FV5 | Главный предохранитель FV5 |
| 10A | 10 ампер | FV6 | Главный предохранитель FV6 |
| 15 | 12 вольт при включенном зажигании | INS | Приборы |
| 15A. | 12 вольт при включенном зажигании (15A) | LHD | Левостороннее управление |
| 30 | 12 вольт | LSW | Переключатель освещения |
| ABS | Антиблокировочная тормозная система | NSL | Противотуманные фары, задние |
| AZV | Прицепное устройство | RHD | Правостороннее управление |
| F8Q | Двигатель F8Q | S1 | Выключатель – стартер |
| FB2 | Предохранитель FB2 | S8U | Двигатель S8U |
| FB9 | Предохранитель FB9 | TL | Указатели поворота |
| FC12 | Предохранитель FC12 | TLS | Указатели поворота – переключатель |
| Цветовые коды | |||
|---|---|---|---|
| BG | Бежевый | VTWH | Фиолетовый-Белый |
| BK | Черный | WH | Белый |
| BN | Коричневый | WHGN | Белый-Зеленый |
| BU | Синий | WHRD | Белый-Красный |
| GN | Зеленый | YE | Желтый |
| OG | Оранжевый | YEBK | Желтый-Черный |
| RD | Красный | YEBU | Желтый-Синий |
| VT | Фиолетовый | YEGN | Желтый-Зеленый |
| VTRD | Фиолетовый-Красный | ||
