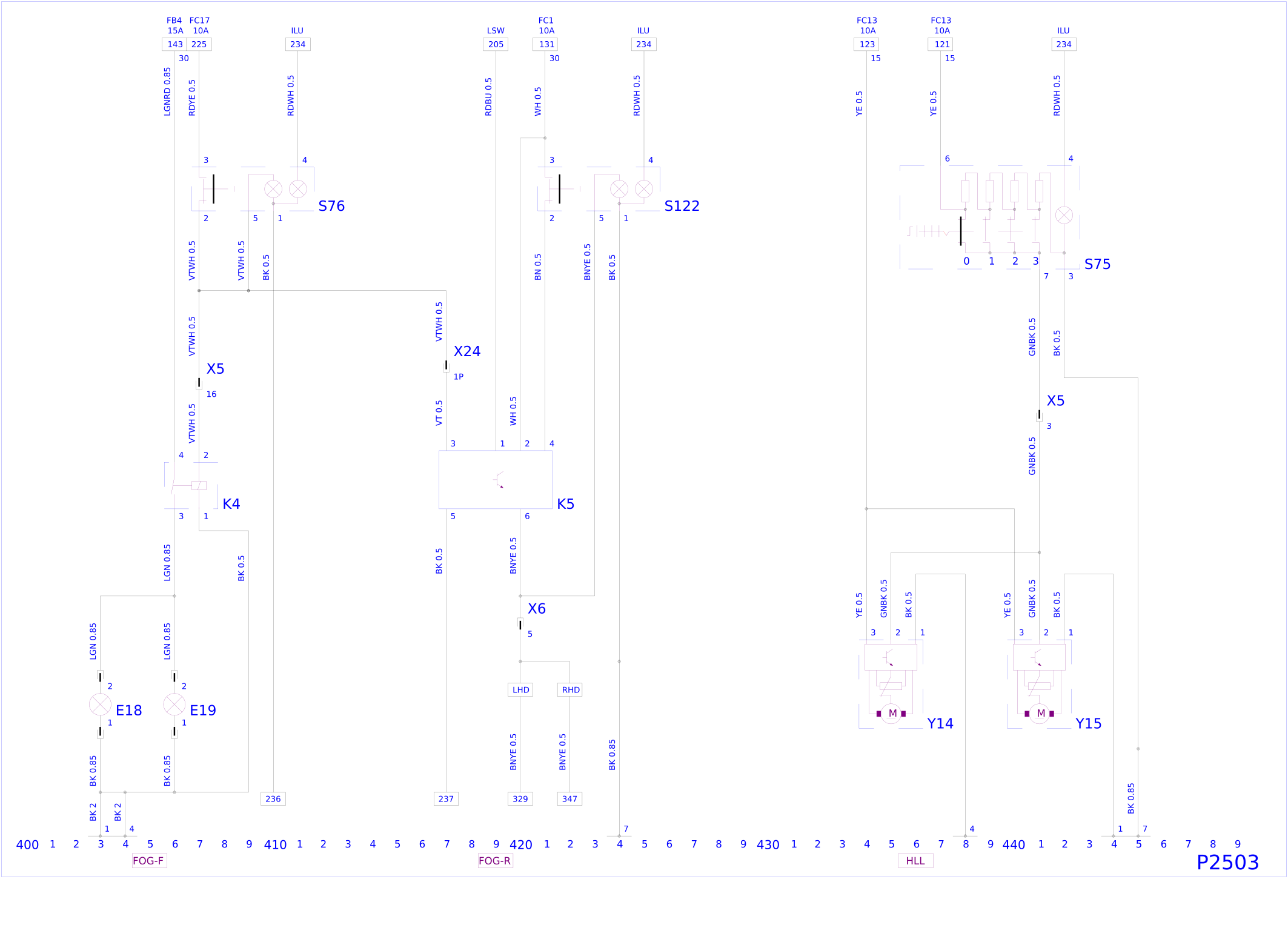

Электросхема противотуманных фар Opel Agila A (2000-2001)
| Системы | |||
|---|---|---|---|
| FOG-F | Противотуманные фары, передние | HLL | Устройство регулирования положения фар |
| FOG-R | Противотуманные фары, задние | ||
| Компоненты | |||
|---|---|---|---|
| E18 | Противотуманная фара – передняя, левая | S76 | Выключатель – противотуманные фары, передние |
| E19 | Противотуманная фара – передняя, правая | S122 | Выключатель – противотуманные фары, задние |
| K4 | Реле – противотуманная фара, передняя | Y14 | Регулирование положения фар – слева |
| K5 | Реле – противотуманная фара, задняя | Y15 | Устройство регулирования положения фар – справа |
| S75 | Выключатель – регулирование положения фар | ||
| Разъемы | |||
|---|---|---|---|
| X5 | Передняя часть кузова и панель инструментов | X24 | Панель приборов и панель приборов |
| X6 | Приборная панель и задняя часть кузова | ||
| Точки соединения с массой | |||
|---|---|---|---|
| 1 | Моторный отсек – справа | 7 | Кронштейн рулевой колонки/поперечная балка |
| 4 | Моторный отсек – слева | ||
| Сокращения | |||
|---|---|---|---|
| 10A | 10 ампер | FC13 | Предохранитель FC13 |
| 15 | 12 вольт при включенном зажигании | FC17 | Предохранитель FC17 |
| 15A | 15 ампер | ILU | Лампа освещения |
| 30 | 12 вольт | LHD | Левостороннее управление |
| FB4 | Предохранитель FB4 | LSW | Переключатель освещения |
| FC1 | Предохранитель FC1 | RHD | Правостороннее управление |
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | RDWH | Красный-Белый |
| BN | Коричневый | RDYE | Красный-Желтый |
| BNYE | Коричневый-Желтый | VT | Фиолетовый |
| GNBK | Зеленый-Черный | VTWH | Фиолетовый-Белый |
| LGN | Светло-зеленый | WH | Белый |
| LGNRD | Свет Зеленый-Красный | YE | Желтый |
| RDBU | Красный-Синий | ||

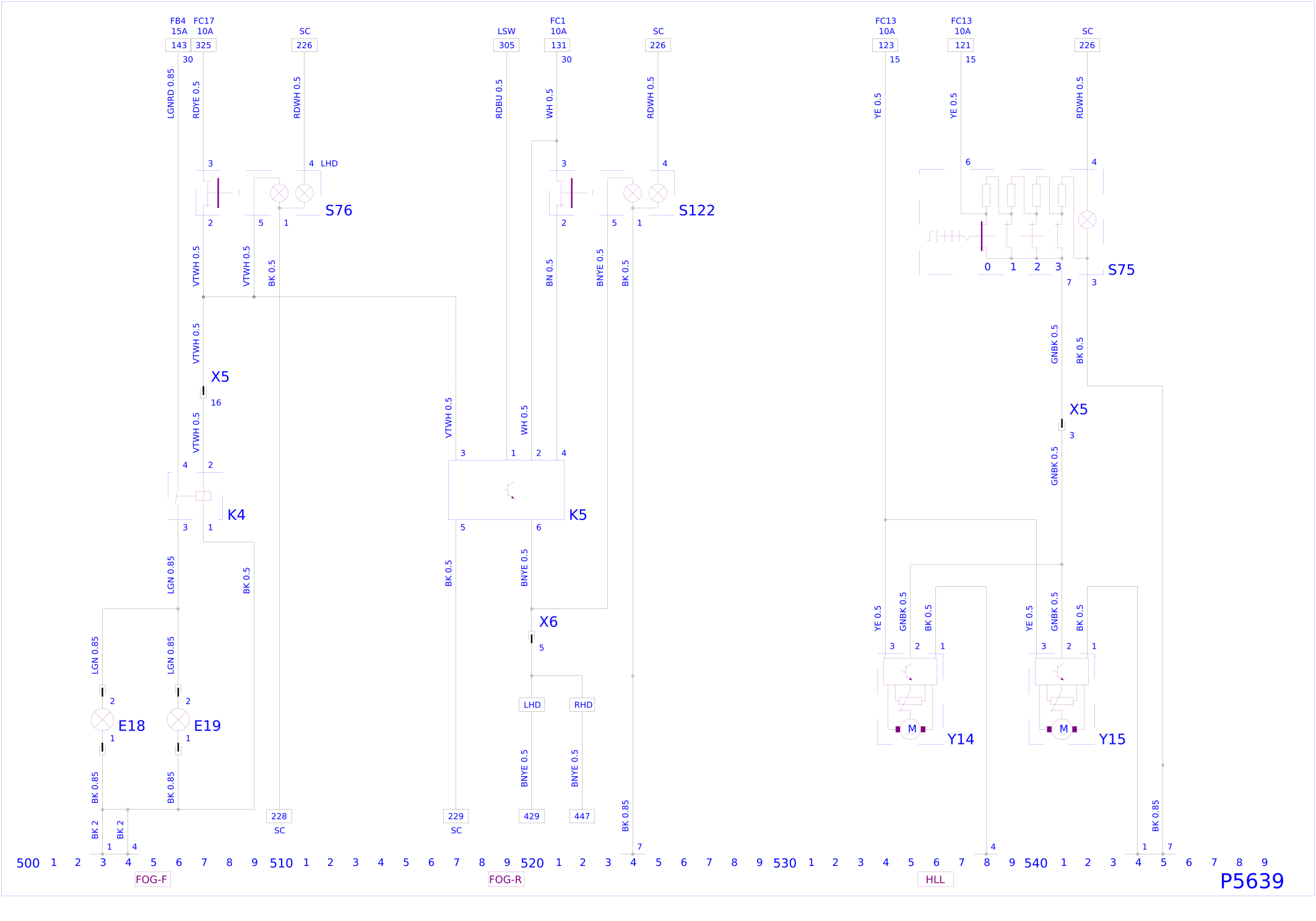

Электросхема противотуманных фар Opel Agila A (2002-2003)
| Системы | |||
|---|---|---|---|
| FOG-F | Противотуманные фары, передние | HLL | Устройство регулирования положения фар |
| FOG-R | Противотуманные фары, задние | ||
| Компоненты | |||
|---|---|---|---|
| E18 | Противотуманная фара – передняя, левая | S76 | Выключатель – противотуманные фары, передние |
| E19 | Противотуманная фара – передняя, правая | S122 | Выключатель – противотуманные фары, задние |
| K4 | Реле – противотуманная фара, передняя | Y14 | Регулирование положения фар – слева |
| K5 | Реле – противотуманная фара, задняя | Y15 | Устройство регулирования положения фар – справа |
| S75 | Выключатель – регулирование положения фар | ||
| Разъемы | |||
|---|---|---|---|
| X5 | Передняя часть кузова и панель инструментов | X6 | Приборная панель и задняя часть кузова |
| Точки соединения с массой | |||
|---|---|---|---|
| 1 | Моторный отсек – справа | 7 | Кронштейн рулевой колонки/поперечная балка |
| 4 | Моторный отсек – слева | ||
| Сокращения | |||
|---|---|---|---|
| 10A | 10 ампер | FC13 | Предохранитель FC13 |
| 15 | 12 вольт при включенном зажигании | FC17 | Предохранитель FC17 |
| 15A | 15 ампер | LHD | Левостороннее управление |
| 30 | 12 вольт | LSW | Переключатель освещения |
| FB4 | Предохранитель FB4 | RHD | Правостороннее управление |
| FC1 | Предохранитель FC1 | SC | Сплайсовый разъем |
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | RDBU | Красный-Синий |
| BN | Коричневый | RDWH | Красный-Белый |
| BNYE | Коричневый-Желтый | RDYE | Красный-Желтый |
| GNBK | Зеленый-Черный | VTWH | Фиолетовый-Белый |
| LGN | Светло-зеленый | WH | Белый |
| LGNRD | Свет Зеленый-Красный | YE | Желтый |

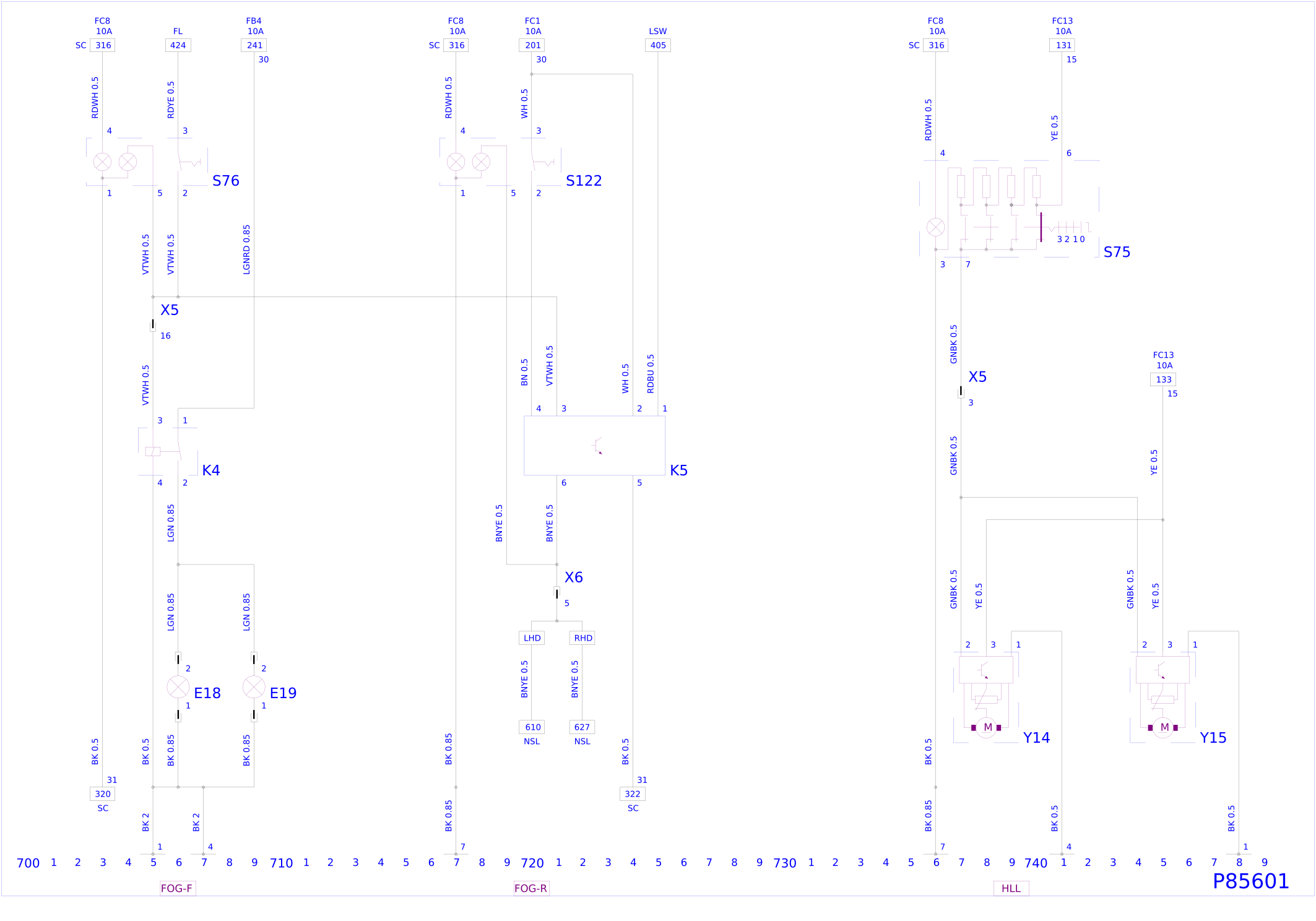

Электросхема противотуманных фар Opel Agila A (2004)
| Системы | |||
|---|---|---|---|
| FOG-F | Противотуманные фары, передние | HLL | Устройство регулирования положения фар |
| FOG-R | Противотуманные фары, задние | ||
| Компоненты | |||
|---|---|---|---|
| E18 | Противотуманная фара – передняя, левая | S76 | Выключатель – противотуманные фары, передние |
| E19 | Противотуманная фара – передняя, правая | S122 | Выключатель – противотуманные фары, задние |
| K4 | Реле – противотуманная фара, передняя | Y14 | Регулирование положения фар – слева |
| K5 | Реле – противотуманная фара, задняя | Y15 | Устройство регулирования положения фар – справа |
| S75 | Выключатель – регулирование положения фар | ||
| Разъемы | |||
|---|---|---|---|
| X5 | Передняя часть кузова и панель инструментов | X6 | Приборная панель и задняя часть кузова |
| Точки соединения с массой | |||
|---|---|---|---|
| 1 | Моторный отсек – справа | 7 | Кронштейн рулевой колонки/поперечная балка |
| 4 | Моторный отсек – слева | ||
| Сокращения | |||
|---|---|---|---|
| 10A | 10 ампер | FC13 | Предохранитель FC13 |
| 15 | 12 вольт при включенном зажигании | FL | Передние лампы |
| 30 | 12 вольт | LHD | Левостороннее управление |
| 31 | Масса | LSW | Переключатель освещения |
| FB4 | Предохранитель FB4 | NSL | Противотуманные фары, задние |
| FC1 | Предохранитель FC1 | RHD | Правостороннее управление |
| FC8 | Предохранитель FC8 | SC | Сплайсовый разъем |
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | RDBU | Красный-Синий |
| BN | Коричневый | RDWH | Красный-Белый |
| BNYE | Коричневый-Желтый | RDYE | Красный-Желтый |
| GNBK | Зеленый-Черный | VTWH | Фиолетовый-Белый |
| LGN | Светло-зеленый | WH | Белый |
| LGNRD | Свет Зеленый-Красный | YE | Желтый |
Электросхема противотуманных фар Opel Agila A (2005-2007)
| Системы | |||
|---|---|---|---|
| FOG-F | Противотуманные фары, передние | HLL | Устройство регулирования положения фар |
| FOG-R | Противотуманные фары, задние | ||
| Компоненты | |||
|---|---|---|---|
| E18 | Противотуманная фара – передняя, левая | S76 | Выключатель – противотуманные фары, передние |
| E19 | Противотуманная фара – передняя, правая | S122 | Выключатель – противотуманные фары, задние |
| K4 | Реле – противотуманная фара, передняя | Y14 | Регулирование положения фар – слева |
| K5 | Реле – противотуманная фара, задняя | Y15 | Устройство регулирования положения фар – справа |
| S75 | Выключатель – регулирование положения фар | ||
| Разъемы | |||
|---|---|---|---|
| X5 | Передняя часть кузова и панель инструментов | X6 | Приборная панель и задняя часть кузова |
| Точки соединения с массой | |||
|---|---|---|---|
| 1 | Моторный отсек – справа | 7 | Кронштейн рулевой колонки/поперечная балка |
| 4 | Моторный отсек – слева | ||
| Сокращения | |||
|---|---|---|---|
| 10A | 10 ампер | FC13 | Предохранитель FC13 |
| 15 | 12 вольт при включенном зажигании | FL | Передние лампы |
| 15A | 15 ампер | LHD | Левостороннее управление |
| 30 | 12 вольт | LSW | Переключатель освещения |
| 31 | Масса | NSL | Противотуманные фары, задние |
| FB4 | Предохранитель FB4 | RHD | Правостороннее управление |
| FC1 | Предохранитель FC1 | SC | Сплайсовый разъем |
| FC8 | Предохранитель FC8 | ||
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | RDBU | Красный-Синий |
| BN | Коричневый | RDWH | Красный-Белый |
| BNYE | Коричневый-Желтый | RDYE | Красный-Желтый |
| GNBK | Зеленый-Черный | VTWH | Фиолетовый-Белый |
| LGN | Светло-зеленый | WH | Белый |
| LGNRD | Свет Зеленый-Красный | YE | Желтый |
