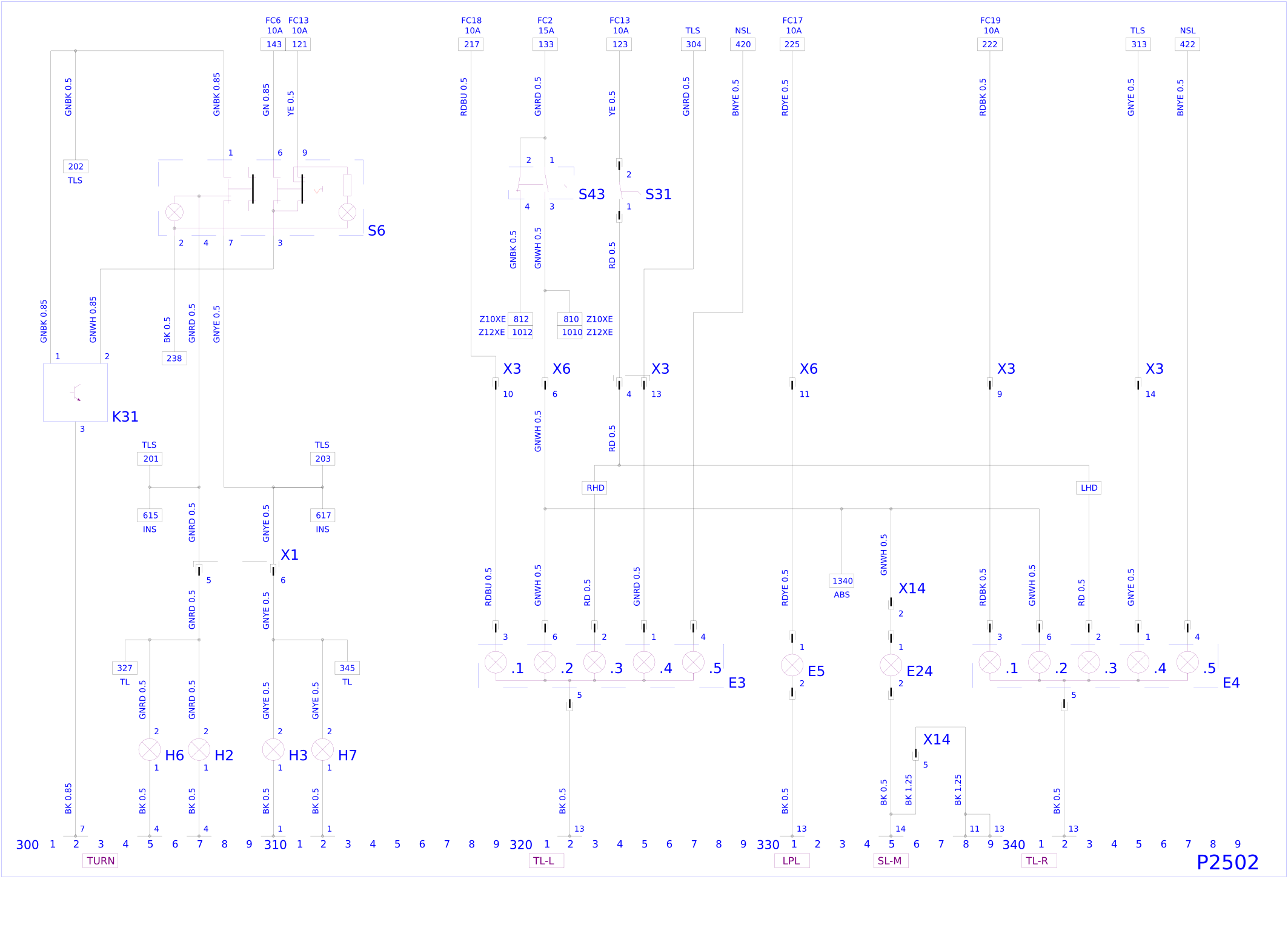

Электросхема освещения номерного знака Opel Agila A (2000-2001)
| Системы | |||
|---|---|---|---|
| LPL | Лампы освещения номерного знака | TL-R | Задний фонарь, правый |
| SL-M | Стоп-сигнал – средний | TURN | Указатели поворота |
| TL-L | Задний фонарь, левый | ||
| Компоненты | |||
|---|---|---|---|
| E3 | Задний блок фонарей – левый | E4.5 | Противотуманная фара – задняя, правая |
| E3.1 | Задний фонарь – левый | E5 | Лампа – номерной знак |
| E3.2 | Стоп-сигнал – левый | E24 | Стоп-сигнал – центральное положение |
| E3.3 | Фонарь заднего хода – левый | H2 | Указатель поворота – передний, левый |
| E3.4 | Указатель поворота – задний, левый | H3 | Указатель поворота – передний, правый |
| E3.5 | Противотуманная фара – задняя, левая | H6 | Указатель поворота – боковой, левый |
| E4 | Блок задних фонарей – правый | H7 | Указатель поворота – боковой, правый |
| E4.1 | Задний фонарь – правый | K31 | Прерыватель указателей поворота и аварийной сигнализации |
| E4.2 | Стоп-сигнал – правый | S6 | Выключатель – аварийная световая сигнализация |
| E4.3 | Фонарь заднего хода – правый | S31 | Выключатель – фонарь заднего хода |
| E4.4 | Указатель поворота – задний, правый | S43 | Выключатель – стоп-сигнал, двойной |
| Разъемы | |||
|---|---|---|---|
| X1 | Передняя часть кузова и панель инструментов | X6 | Приборная панель и задняя часть кузова |
| X3 | Передняя часть кузова и задняя часть кузова | X14 | Задняя часть кузова и задняя откидная дверь |
| Точки соединения с массой | |||
|---|---|---|---|
| 1 | Моторный отсек – справа | 11 | Шасси, под сиденьем, слева |
| 4 | Моторный отсек – слева | 13 | Четвертая стойка, правая |
| 7 | Кронштейн рулевой колонки/поперечная балка | 14 | Дверь задка, центр |
| Сокращения | |||
|---|---|---|---|
| 10A | 10 ампер | INS | Приборы |
| 15A | 15 ампер | LHD | Левостороннее управление |
| ABS | Антиблокировочная тормозная система | NSL | Противотуманные фары, задние |
| FC2 | Предохранитель FC2 | RHD | Правостороннее управление |
| FC6 | Предохранитель FC6 | TL | Указатели поворота |
| FC13 | Предохранитель FC13 | TLS | Указатели поворота – переключатель |
| FC17 | Предохранитель FC17 | Z10XE | Двигатель Z10XE |
| FC18 | Предохранитель FC18 | Z12XE | Двигатель Z12XE |
| FC19 | Предохранитель FC19 | ||
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | GNYE | Зеленый-Желтый |
| BNYE | Коричневый-Желтый | RD | Красный |
| GN | Зеленый | RDBK | Красный-Черный |
| GNBK | Зеленый-Черный | RDBU | Красный-Синий |
| GNRD | Зеленый-Красный | RDYE | Красный-Желтый |
| GNWH | Зеленый-Белый | YE | Желтый |

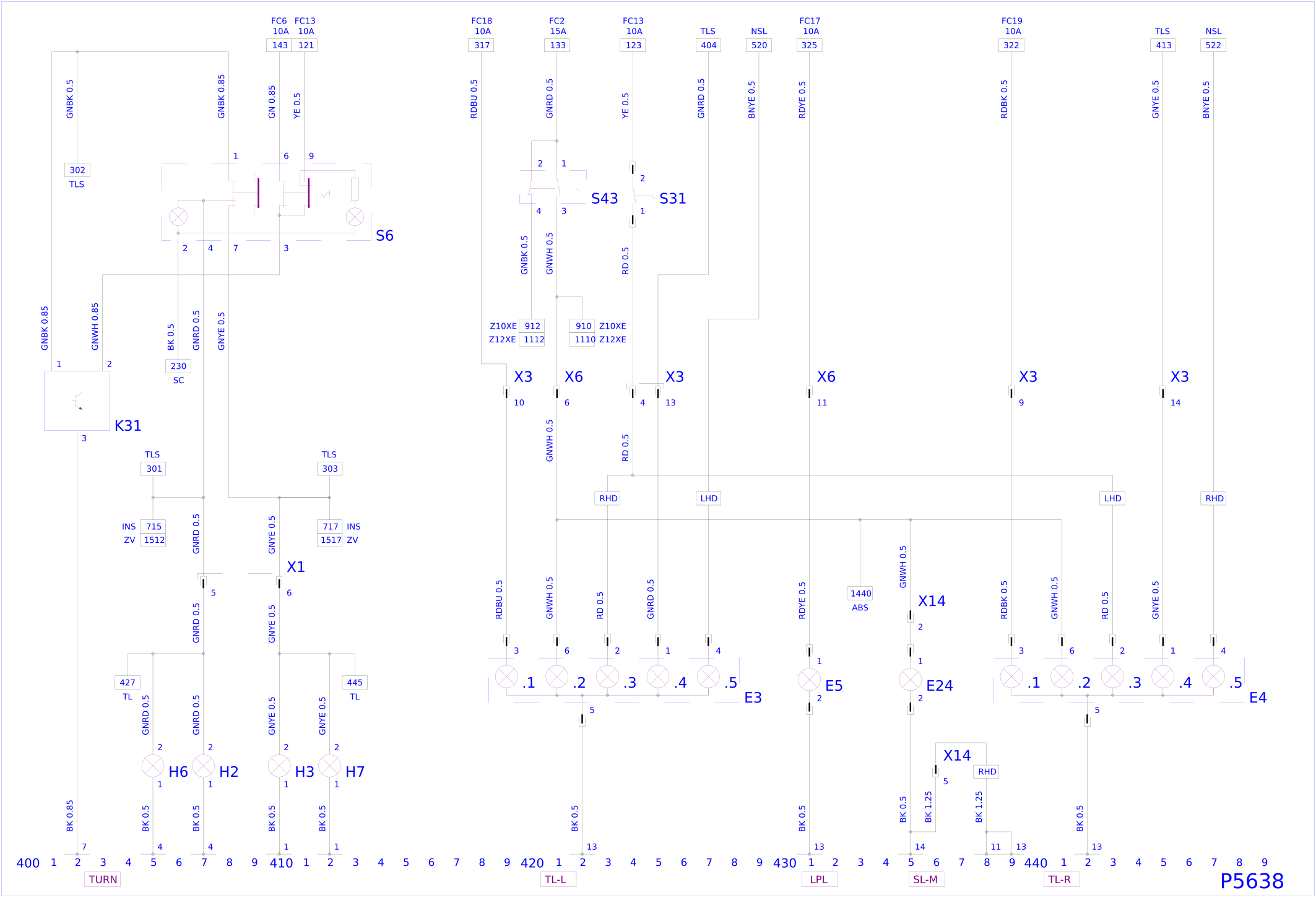

Электросхема освещения номерного знака Opel Agila A (2002-2003)
| Системы | |||
|---|---|---|---|
| LPL | Лампы освещения номерного знака | TL-R | Задний фонарь, правый |
| SL-M | Стоп-сигнал – средний | TURN | Указатели поворота |
| TL-L | Задний фонарь, левый | ||
| Компоненты | |||
|---|---|---|---|
| E3 | Задний блок фонарей – левый | E4.5 | Противотуманная фара – задняя, правая |
| E3.1 | Задний фонарь – левый | E5 | Лампа – номерной знак |
| E3.2 | Стоп-сигнал – левый | E24 | Стоп-сигнал – центральное положение |
| E3.3 | Фонарь заднего хода – левый | H2 | Указатель поворота – передний, левый |
| E3.4 | Указатель поворота – задний, левый | H3 | Указатель поворота – передний, правый |
| E3.5 | Противотуманная фара – задняя, левая | H6 | Указатель поворота – боковой, левый |
| E4 | Блок задних фонарей – правый | H7 | Указатель поворота – боковой, правый |
| E4.1 | Задний фонарь – правый | K31 | Прерыватель указателей поворота и аварийной сигнализации |
| E4.2 | Стоп-сигнал – правый | S6 | Выключатель – аварийная световая сигнализация |
| E4.3 | Фонарь заднего хода – правый | S31 | Выключатель – фонарь заднего хода |
| E4.4 | Указатель поворота – задний, правый | S43 | Выключатель – стоп-сигнал, двойной |
| Разъемы | |||
|---|---|---|---|
| X1 | Передняя часть кузова и панель инструментов | X6 | Приборная панель и задняя часть кузова |
| X3 | Передняя часть кузова и задняя часть кузова | X14 | Задняя часть кузова и задняя откидная дверь |
| Точки соединения с массой | |||
|---|---|---|---|
| 1 | Моторный отсек – справа | 11 | Шасси, под сиденьем, слева |
| 4 | Моторный отсек – слева | 13 | Четвертая стойка, правая |
| 7 | Кронштейн рулевой колонки/поперечная балка | 14 | Дверь задка, центр |
| Сокращения | |||
|---|---|---|---|
| 10A | 10 ампер | LHD | Левостороннее управление |
| 15A | 15 ампер | NSL | Противотуманные фары, задние |
| ABS | Антиблокировочная тормозная система | RHD | Правостороннее управление |
| FC2 | Предохранитель FC2 | SC | Сплайсовый разъем |
| FC6 | Предохранитель FC6 | TL | Указатели поворота |
| FC13 | Предохранитель FC13 | TLS | Указатели поворота – переключатель |
| FC17 | Предохранитель FC17 | Z10XE | Двигатель Z10XE |
| FC18 | Предохранитель FC18 | Z12XE | Двигатель Z12XE |
| FC19 | Предохранитель FC19 | ZV | Центральное управление дверными замками |
| INS | Приборы | ||
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | GNYE | Зеленый-Желтый |
| BNYE | Коричневый-Желтый | RD | Красный |
| GN | Зеленый | RDBK | Красный-Черный |
| GNBK | Зеленый-Черный | RDBU | Красный-Синий |
| GNRD | Зеленый-Красный | RDYE | Красный-Желтый |
| GNWH | Зеленый-Белый | YE | Желтый |

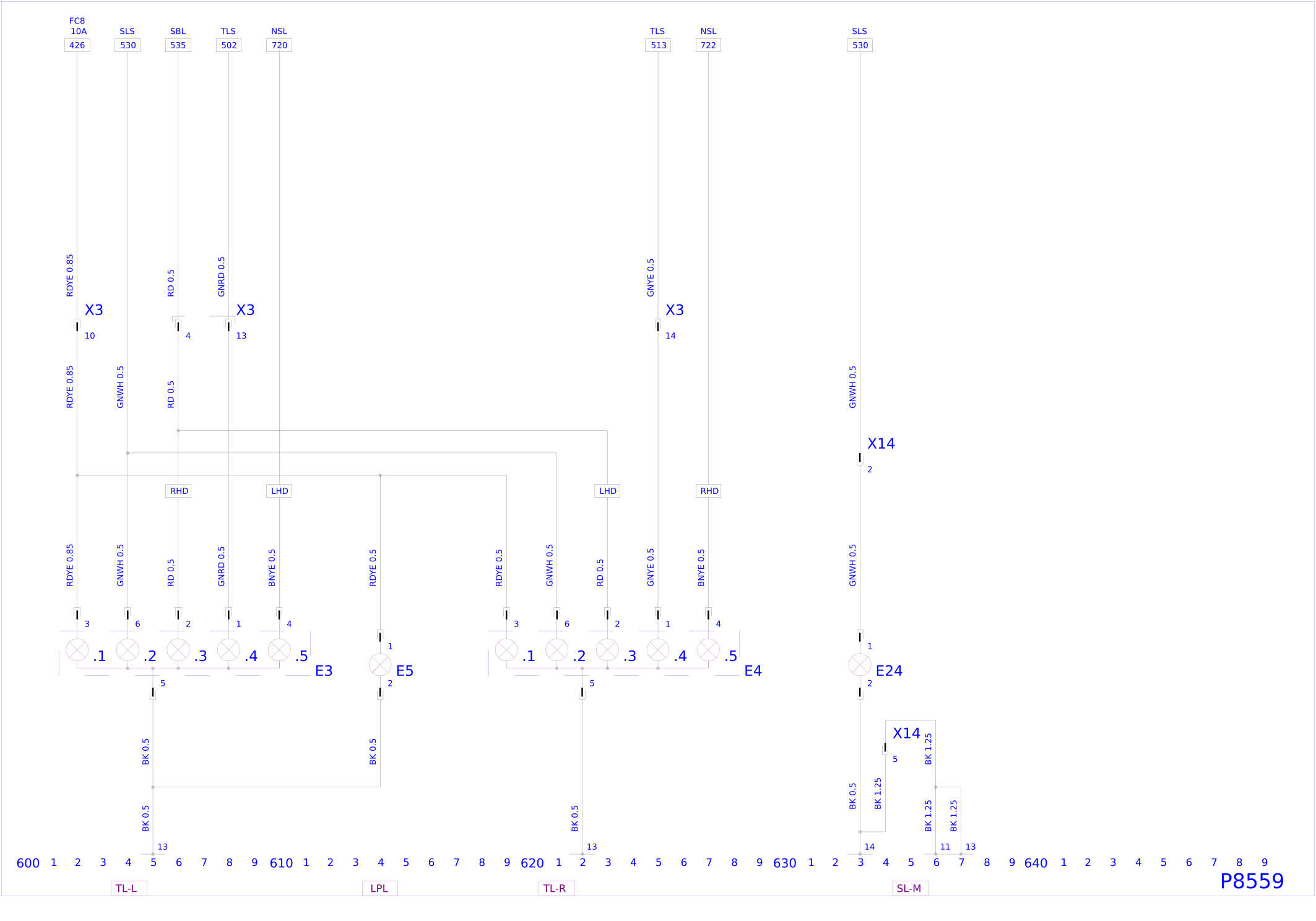

Электросхема освещения номерного знака Opel Agila A (2004)
| Системы | |||
|---|---|---|---|
| LPL | Лампы освещения номерного знака | TL-L | Задний фонарь, левый |
| SL-M | Стоп-сигнал – средний | TL-R | Задний фонарь, правый |
| Компоненты | |||
|---|---|---|---|
| E3 | Задний блок фонарей – левый | E4.1 | Задний фонарь – правый |
| E3.1 | Задний фонарь – левый | E4.2 | Стоп-сигнал – правый |
| E3.2 | Стоп-сигнал – левый | E4.3 | Фонарь заднего хода – правый |
| E3.3 | Фонарь заднего хода – левый | E4.4 | Указатель поворота – задний, правый |
| E3.4 | Указатель поворота – задний, левый | E4.5 | Противотуманная фара – задняя, правая |
| E3.5 | Противотуманная фара – задняя, левая | E5 | Лампа – номерной знак |
| E4 | Блок задних фонарей – правый | E24 | Стоп-сигнал – центральное положение |
| Разъемы | |||
|---|---|---|---|
| X3 | Передняя часть кузова и задняя часть кузова | X14 | Задняя часть кузова и задняя откидная дверь |
| Точки соединения с массой | |||
|---|---|---|---|
| 11 | Шасси, под сиденьем, слева | 14 | Дверь задка, центр |
| 13 | Четвертая стойка, правая | ||
| Сокращения | |||
|---|---|---|---|
| 10A | 10 ампер | RHD | Правостороннее управление |
| FC8 | Предохранитель FC8 | SBL | Выключатель – фонарь заднего хода |
| LHD | Левостороннее управление | SLS | Выключатель стоп-сигнала |
| NSL | Противотуманные фары, задние | TLS | Указатели поворота – переключатель |
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | GNYE | Зеленый-Желтый |
| BNYE | Коричневый-Желтый | RD | Красный |
| GNRD | Зеленый-Красный | RDYE | Красный-Желтый |
| GNWH | Зеленый-Белый | ||
Электросхема освещения номерного знака Opel Agila A (2005-2007)
| Системы | |||
|---|---|---|---|
| LPL | Лампы освещения номерного знака | TL-L | Задний фонарь, левый |
| SL-M | Стоп-сигнал – средний | TL-R | Задний фонарь, правый |
| Компоненты | |||
|---|---|---|---|
| E3 | Задний блок фонарей – левый | E4.1 | Задний фонарь – правый |
| E3.1 | Задний фонарь – левый | E4.2 | Стоп-сигнал – правый |
| E3.2 | Стоп-сигнал – левый | E4.3 | Фонарь заднего хода – правый |
| E3.3 | Фонарь заднего хода – левый | E4.4 | Указатель поворота – задний, правый |
| E3.4 | Указатель поворота – задний, левый | E4.5 | Противотуманная фара – задняя, правая |
| E3.5 | Противотуманная фара – задняя, левая | E5 | Лампа – номерной знак |
| E4 | Блок задних фонарей – правый | E24 | Стоп-сигнал – центральное положение |
| Разъемы | |||
|---|---|---|---|
| X3 | Передняя часть кузова и задняя часть кузова | X14 | Задняя часть кузова и задняя откидная дверь |
| Точки соединения с массой | |||
|---|---|---|---|
| 11 | Шасси, под сиденьем, слева | 14 | Дверь задка, центр |
| 13 | Четвертая стойка, правая | ||
| Сокращения | |||
|---|---|---|---|
| 10A | 10 ампер | RHD | Правостороннее управление |
| FC8 | Предохранитель FC8 | SBL | Выключатель – фонарь заднего хода |
| LHD | Левостороннее управление | SLS | Выключатель стоп-сигнала |
| NSL | Противотуманные фары, задние | TLS | Указатели поворота – переключатель |
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | GNYE | Зеленый-Желтый |
| BNYE | Коричневый-Желтый | RD | Красный |
| GNRD | Зеленый-Красный | RDYE | Красный-Желтый |
| GNWH | Зеленый-Белый | ||
