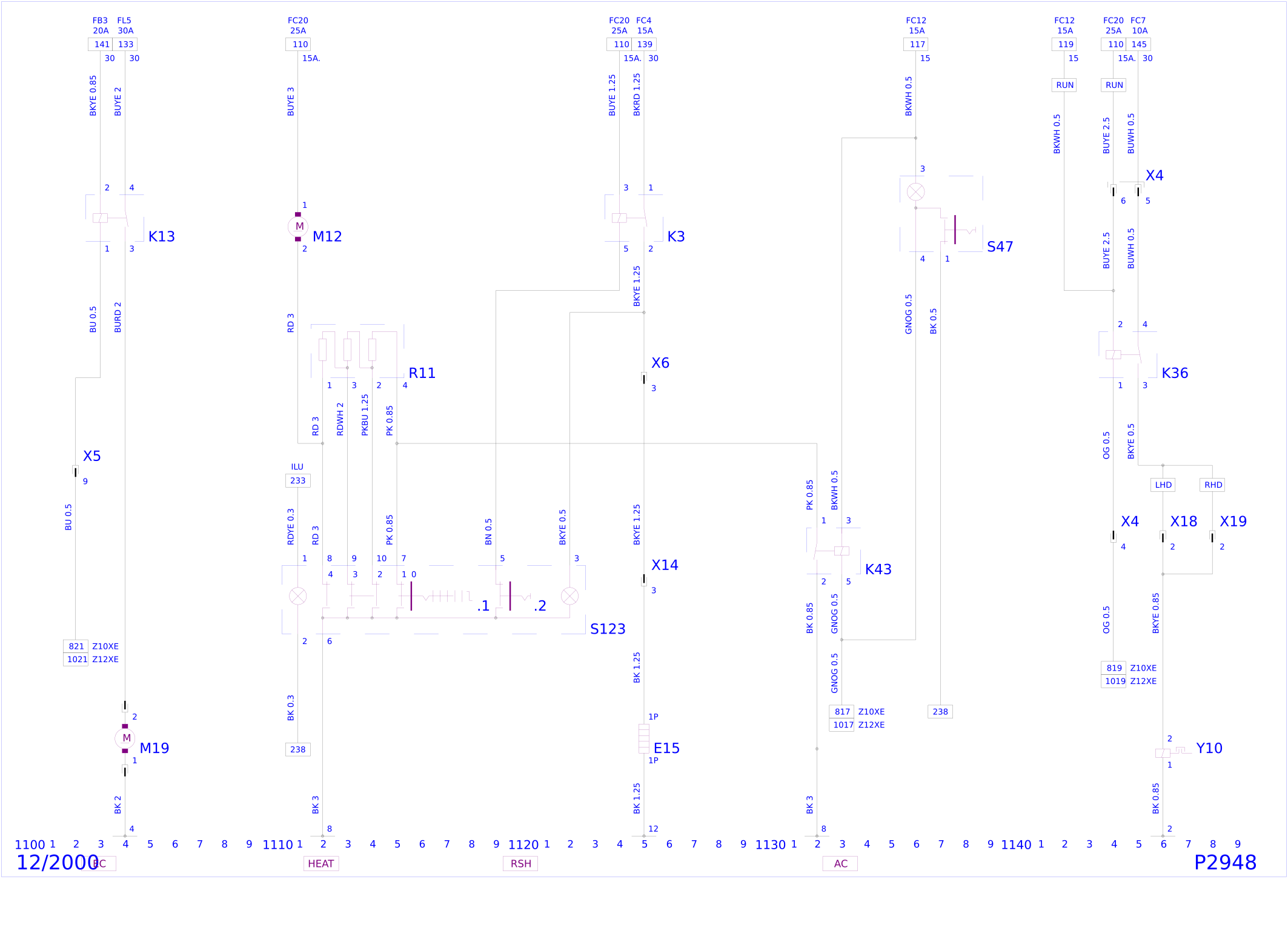

Электросхема обогрева заднего стекла Opel Agila A (2000-2001)
| Системы | |||
|---|---|---|---|
| AC | Кондиционер | HEAT | Обогрев |
| EC | Охлаждение двигателя | RSH | Обогрев заднего окна |
| Компоненты | |||
|---|---|---|---|
| E15 | Обогрев заднего окна | R11 | Нагрузочный резистор – вентилятор, обогрев |
| K3 | Реле – обогрев заднего окна | S47 | Выключатель – кондиционер |
| K13 | Реле – вентилятор радиатора | S123 | Выключатель – вентилятор/обогрев заднего окна |
| K36 | Реле – компрессор, кондиционер | S123.1 | Выключатель – вентилятор, обогрев |
| K43 | Реле – вентилятор, отопитель, пассажирский салон | S123.2 | Выключатель – обогрев заднего окна |
| M12 | Электродвигатель – вентилятор, пассажирский салон | Y10 | Сцепление – компрессор, кондиционер |
| M19 | Электродвигатель – вентилятор радиатора | ||
| Разъемы | |||
|---|---|---|---|
| X4 | Передняя часть кузова и панель инструментов | X14 | Задняя часть кузова и задняя откидная дверь |
| X5 | Передняя часть кузова и панель инструментов | X18 | Передняя часть кузова и кондиционер |
| X6 | Приборная панель и задняя часть кузова | X19 | Передняя часть кузова и кондиционер |
| Точки соединения с массой | |||
|---|---|---|---|
| 2 | Моторный отсек – справа | 8 | Передняя стойка, сторона переднего пассажира |
| 4 | Моторный отсек – слева | 12 | Дверь задка, слева |
| Сокращения | |||
|---|---|---|---|
| 10A | 10 ампер | FC7 | Предохранитель FC7 |
| 15 | 12 вольт при включенном зажигании | FC12 | Предохранитель FC12 |
| 15A. | 12 вольт при включенном зажигании (15A) | FC20 | Предохранитель FC20 |
| 15A | 15 ампер | FL5 | Главный предохранитель FL5 |
| 20A | 20 ампер | ILU | Лампа освещения |
| 25A | 25 ампер | LHD | Левостороннее управление |
| 30 | 12 вольт | RHD | Правостороннее управление |
| 30A | 30 ампер | RUN | Текущее изменение |
| FB3 | Предохранитель FB3 | Z10XE | Двигатель Z10XE |
| FC4 | Предохранитель FC4 | Z12XE | Двигатель Z12XE |
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | BUYE | Синий-Желтый |
| BKRD | Черный-Красный | GNOG | Зеленый-Оранжевый |
| BKWH | Черный-Белый | OG | Оранжевый |
| BKYE | Черный-Желтый | PK | Розовый |
| BN | Коричневый | PKBU | Розовый-Синий |
| BU | Синий | RD | Красный |
| BURD | Синий-Красный | RDWH | Красный-Белый |
| BUWH | Синий-Белый | RDYE | Красный-Желтый |
Электросхема обогрева заднего стекла Opel Agila A (2002-2003)
| Системы | |||
|---|---|---|---|
| AC | Кондиционер | HEAT | Обогрев |
| EC | Охлаждение двигателя | RSH | Обогрев заднего окна |
| Компоненты | |||
|---|---|---|---|
| E15 | Обогрев заднего окна | R11 | Нагрузочный резистор – вентилятор, обогрев |
| K3 | Реле – обогрев заднего окна | S47 | Выключатель – кондиционер |
| K13 | Реле – вентилятор радиатора | S123 | Выключатель – вентилятор/обогрев заднего окна |
| K36 | Реле – компрессор, кондиционер | S123.1 | Выключатель – вентилятор, обогрев |
| K43 | Реле – вентилятор, отопитель, пассажирский салон | S123.2 | Выключатель – обогрев заднего окна |
| M12 | Электродвигатель – вентилятор, пассажирский салон | Y10 | Сцепление – компрессор, кондиционер |
| M19 | Электродвигатель – вентилятор радиатора | ||
| Разъемы | |||
|---|---|---|---|
| X4 | Передняя часть кузова и панель инструментов | X14 | Задняя часть кузова и задняя откидная дверь |
| X5 | Передняя часть кузова и панель инструментов | X18 | Передняя часть кузова и кондиционер |
| X6 | Приборная панель и задняя часть кузова | X19 | Передняя часть кузова и кондиционер |
| Точки соединения с массой | |||
|---|---|---|---|
| 2 | Моторный отсек – справа | 8 | Передняя стойка, сторона переднего пассажира |
| 4 | Моторный отсек – слева | 12 | Дверь задка, слева |
| Сокращения | |||
|---|---|---|---|
| 10A | 10 ампер | FC7 | Предохранитель FC7 |
| 15 | 12 вольт при включенном зажигании | FC12 | Предохранитель FC12 |
| 15A. | 12 вольт при включенном зажигании (15A) | FC20 | Предохранитель FC20 |
| 15A | 15 ампер | FL5 | Главный предохранитель FL5 |
| 20A | 20 ампер | LHD | Левостороннее управление |
| 25A | 25 ампер | RHD | Правостороннее управление |
| 30 | 12 вольт | SC | Сплайсовый разъем |
| 30A | 30 ампер | Z10XE | Двигатель Z10XE |
| FB3 | Предохранитель FB3 | Z12XE | Двигатель Z12XE |
| FC4 | Предохранитель FC4 | ||
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | BUYE | Синий-Желтый |
| BKRD | Черный-Красный | GNOG | Зеленый-Оранжевый |
| BKWH | Черный-Белый | OG | Оранжевый |
| BKYE | Черный-Желтый | PK | Розовый |
| BN | Коричневый | PKBU | Розовый-Синий |
| BU | Синий | RD | Красный |
| BURD | Синий-Красный | RDWH | Красный-Белый |
| BUWH | Синий-Белый | RDYE | Красный-Желтый |
Электросхема обогрева заднего стекла Opel Agila A (2004)
| Системы | |||
|---|---|---|---|
| AC | Кондиционер | HEAT | Обогрев |
| COMP-Z10XEP | Компрессор, кондиционер (Z10XEP) | RSH | Обогрев заднего окна |
| COMP-Z12XE | Компрессор, кондиционер (Z12XE) | ||
| Компоненты | |||
|---|---|---|---|
| E15 | Обогрев заднего окна | S47 | Выключатель – кондиционер |
| K3 | Реле – обогрев заднего окна | S123 | Выключатель – вентилятор/обогрев заднего окна |
| K36 | Реле – компрессор, кондиционер | S123.1 | Выключатель – вентилятор, обогрев |
| K43 | Реле – вентилятор, отопитель, пассажирский салон | S123.2 | Выключатель – обогрев заднего окна |
| M12 | Электродвигатель – вентилятор, пассажирский салон | Y10 | Сцепление – компрессор, кондиционер |
| R11 | Нагрузочный резистор – вентилятор, обогрев | ||
| Разъемы | |||
|---|---|---|---|
| X4 | Передняя часть кузова и панель инструментов | X18 | Передняя часть кузова и кондиционер |
| X6 | Приборная панель и задняя часть кузова | X19 | Передняя часть кузова и кондиционер |
| X14 | Задняя часть кузова и задняя откидная дверь | ||
| Точки соединения с массой | |||
|---|---|---|---|
| 2 | Моторный отсек – справа | 8 | Передняя стойка, сторона переднего пассажира |
| 3 | Моторный отсек – слева | 12 | Дверь задка, слева |
| Сокращения | |||
|---|---|---|---|
| 5A | 5 ампер | FC7 | Предохранитель FC7 |
| 10A | 10 ампер | FC12 | Предохранитель FC12 |
| 15 | 12 вольт при включенном зажигании | FC20 | Предохранитель FC20 |
| 15A. | 12 вольт при включенном зажигании (15A) | LHD | Левостороннее управление |
| 15A | 15 ампер | RHD | Правостороннее управление |
| 25A | 25 ампер | SC | Сплайсовый разъем |
| 30 | 12 вольт | Z10XEP | Двигатель Z10XEP |
| 31 | Масса | Z12XE | Двигатель Z12XE |
| FC4 | Предохранитель FC4 | Z13DT | Двигатель Z13DT |
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | GNOG | Зеленый-Оранжевый |
| BKRD | Черный-Красный | OG | Оранжевый |
| BKWH | Черный-Белый | PK | Розовый |
| BKYE | Черный-Желтый | PKBU | Розовый-Синий |
| BN | Коричневый | RD | Красный |
| BUWH | Синий-Белый | RDWH | Красный-Белый |
| BUYE | Синий-Желтый | ||
Электросхема обогрева заднего стекла Opel Agila A (2005-2007)
| Системы | |||
|---|---|---|---|
| AC | Кондиционер | HEAT | Обогрев |
| COMP-Z10XEP | Компрессор, кондиционер (Z10XEP) | RSH | Обогрев заднего окна |
| COMP-Z12XEP | Компрессор, кондиционер (Z12XEP) | ||
| Компоненты | |||
|---|---|---|---|
| E15 | Обогрев заднего окна | S47 | Выключатель – кондиционер |
| K3 | Реле – обогрев заднего окна | S123 | Выключатель – вентилятор/обогрев заднего окна |
| K36 | Реле – компрессор, кондиционер | S123.1 | Выключатель – вентилятор, обогрев |
| K43 | Реле – вентилятор, отопитель, пассажирский салон | S123.2 | Выключатель – обогрев заднего окна |
| M12 | Электродвигатель – вентилятор, пассажирский салон | Y10 | Сцепление – компрессор, кондиционер |
| R11 | Нагрузочный резистор – вентилятор, обогрев | ||
| Разъемы | |||
|---|---|---|---|
| X5 | Передняя часть кузова и панель инструментов | X14 | Задняя часть кузова и задняя откидная дверь |
| X6 | Приборная панель и задняя часть кузова | ||
| Точки соединения с массой | |||
|---|---|---|---|
| 2 | Моторный отсек – справа | 8 | Передняя стойка, сторона переднего пассажира |
| 3 | Моторный отсек – слева | 12 | Дверь задка, слева |
| Сокращения | |||
|---|---|---|---|
| 10A | 10 ампер | FC7 | Предохранитель FC7 |
| 15 | 12 вольт при включенном зажигании | FC12 | Предохранитель FC12 |
| 15A. | 12 вольт при включенном зажигании (15A) | FC20 | Предохранитель FC20 |
| 15A | 15 ампер | SC | Сплайсовый разъем |
| 25A | 25 ампер | Z10XEP | Двигатель Z10XEP |
| 30 | 12 вольт | Z12XEP | Двигатель Z12XEP |
| 31 | Масса | Z13DT | Двигатель Z13DT |
| FC4 | Предохранитель FC4 | ||
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | GNOG | Зеленый-Оранжевый |
| BKRD | Черный-Красный | OG | Оранжевый |
| BKWH | Черный-Белый | PK | Розовый |
| BKYE | Черный-Желтый | PKBU | Розовый-Синий |
| BN | Коричневый | RD | Красный |
| BUWH | Синий-Белый | RDWH | Красный-Белый |
| BUYE | Синий-Желтый | ||
