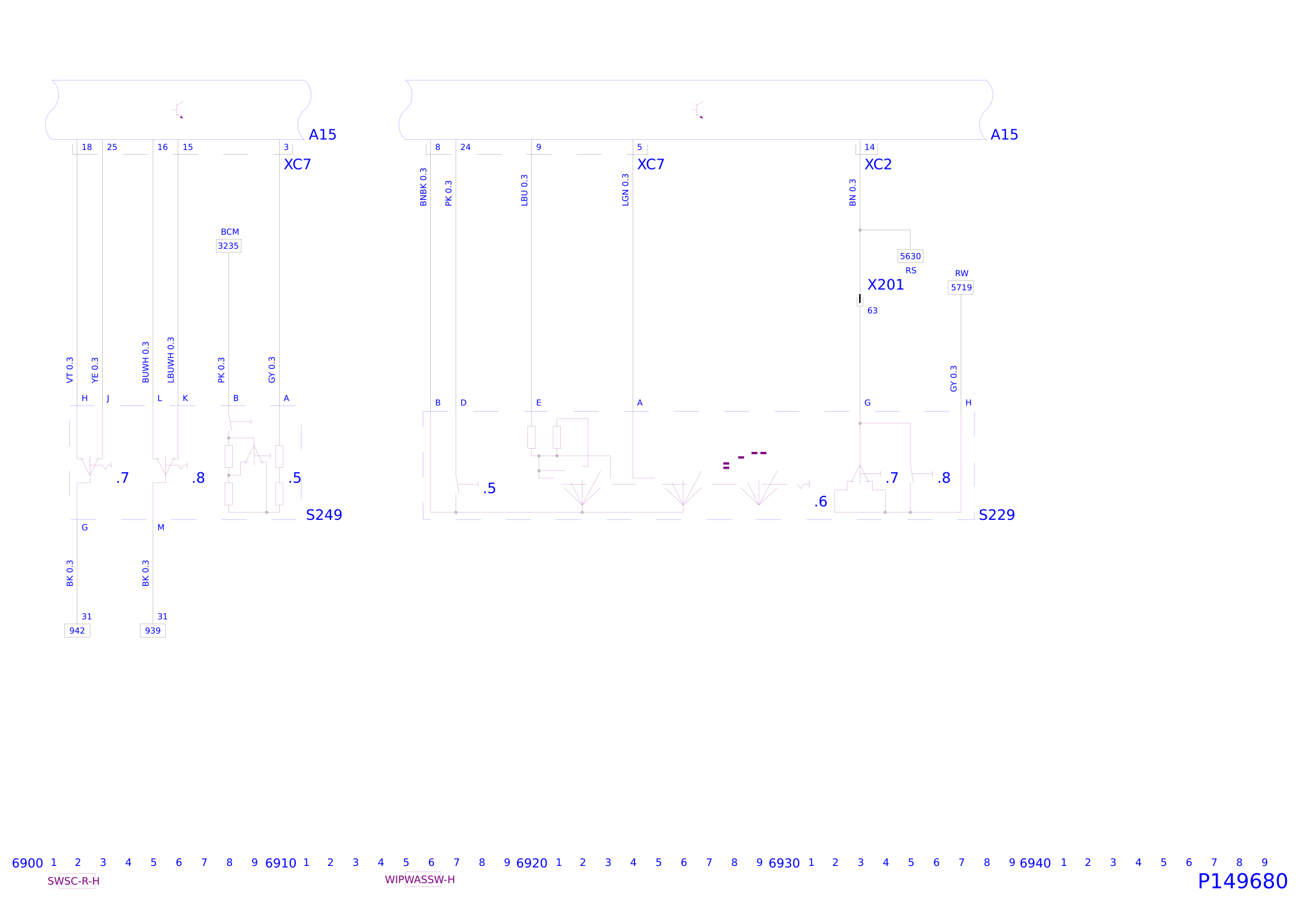

Электросхема кнопок на руле и подрулевых преключателей (с правой стороны) Opel Antara (2006-2010)
| Системы | |||
|---|---|---|---|
| SWSC-R-H | Блок переключателей – рулевая колонка, правый (Holden) | WIPWASSW-H | Переключатель стеклоочистителя/омывателя (Holden) |
| Компоненты | |||
|---|---|---|---|
| A15 | Модуль управления кузовным оборудованием | S229.8 | Переключатель – стеклоомыватель, заднее стекло |
| S229 | Блок переключателей – рулевая колонка, слева | S249 | Блок переключателей – рулевая колонка, правый |
| S229.5 | Переключатель – омыватель, лобовое стекло | S249.5 | Выключатель – круиз-контроль |
| S229.6 | Переключатель – стеклоочиститель, лобовое стекло | S249.7 | Переключатель – дальний свет |
| S229.7 | Переключатель – стеклоочиститель, заднее стекло | S249.8 | Переключатель – указатель поворота |
| Разъемы | |||
|---|---|---|---|
| X201 | Кузов и панель инструментов | XC7 | Панель приборов и модуль управления кузовным оборудованием XC7 |
| XC2 | Кузов и блок управления кузовным оборудованием XC2 | ||
| Сокращения | |||
|---|---|---|---|
| 31 | Масса | RS | Датчик дождя |
| BCM | Электронное оборудование кузова | RW | Стеклоочиститель заднего стекла |
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | LBUWH | Светло-синий Белый |
| BN | Коричневый | LGN | Светло-зеленый |
| BNBK | Коричневый-Черный | PK | Розовый |
| BUWH | Синий-Белый | VT | Фиолетовый |
| GY | Серый | YE | Желтый |
| LBU | Светло-синий | ||

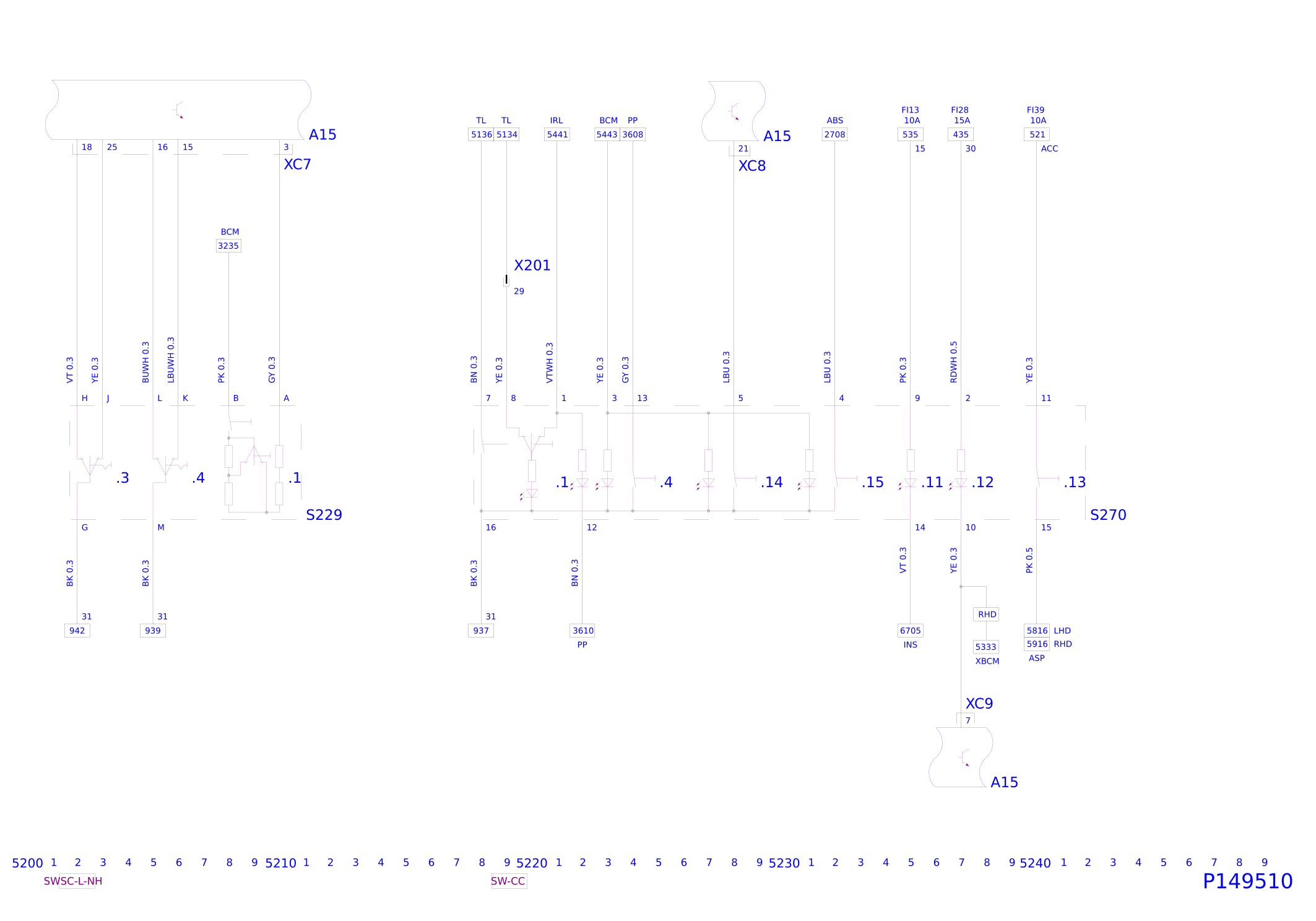

Электросхема кнопок на руле и подрулевых преключателей (с левой стороны) Opel Antara (2006-2010)
| Системы | |||
|---|---|---|---|
| SW-CC | Блок переключателей, центральная консоль | SWSC-L-NH | Блок переключателей – рулевая колонка, слева (кроме Holden) |
| Компоненты | |||
|---|---|---|---|
| A15 | Модуль управления кузовным оборудованием | S270.4 | Переключатель – система облегчения парковки |
| S229 | Блок переключателей – рулевая колонка, слева | S270.11 | Контрольная лампа – предупреждение о ремнях безопасности |
| S229.1 | Выключатель – круиз-контроль | S270.12 | Контрольная лампа – Система противоугонной сигнализации |
| S229.3 | Переключатель – дальний свет | S270.13 | Выключатель – наружное зеркало положение парковки |
| S229.4 | Переключатель – указатель поворота | S270.14 | Выключатель – электронная система стабилизации |
| S270 | Блок переключателей – центральная консоль | S270.15 | Выключатель управления движения на спуске |
| S270.1 | Выключатель – аварийная световая сигнализация | ||
| Разъемы | |||
|---|---|---|---|
| X201 | Кузов и панель инструментов | XC8 | Панель приборов и модуль управления кузовным оборудованием XC8 |
| XC7 | Панель приборов и модуль управления кузовным оборудованием XC7 | XC9 | Панель приборов и модуль управления кузовным оборудованием XC9 |
| Сокращения | |||
|---|---|---|---|
| 10A | 10 ампер | FI28 | Предохранитель, панель приборов электрика кузова FI28 |
| 15 | Напряжение зажигания | FI39 | Предохранитель, панель приборов электрика кузова FI39 |
| 15A | 15 ампер | INS | Приборы |
| 30 | Постоянное напряжение | IRL | Лампа освещения салона |
| 31 | Масса | LHD | Левостороннее управление |
| ABS | Антиблокировочная тормозная система | PP | Система облегчения парковки |
| ACC | Дополнительное оборудование | RHD | Правостороннее управление |
| ASP | Наружное зеркало | TL | Указатели поворота |
| BCM | Электронное оборудование кузова | XBCM | Модуль управления кузовным оборудованием, вспомогательный |
| FI13 | Предохранитель, панель приборов электрика кузова FI13 | ||
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | PK | Розовый |
| BN | Коричневый | RDWH | Красный-Белый |
| BUWH | Синий-Белый | VT | Фиолетовый |
| GY | Серый | VTWH | Фиолетовый-Белый |
| LBU | Светло-синий | YE | Желтый |
| LBUWH | Светло-синий Белый | ||
