Электросхема динамиков Opel Agila B
| Компоненты | |||
|---|---|---|---|
| A155 | Радио – информационно-развлекательный модуль | B122L | Громкоговоритель – дверь, задняя, левая |
| B111D | Громкоговоритель – дверь водителя | B122R | Громкоговоритель – дверь, задняя, правая |
| B111P | Громкоговоритель – дверь пассажира | ||
| Разъемы | |||
|---|---|---|---|
| A155 (X1) | Радио – информационно-развлекательный модуль X1 | X600 | Кузов – передняя дверь, правая |
| X200 | Кузов и панель инструментов | X700 | Кузов и задняя дверь, левая |
| X500 | Кузов и передняя дверь, левая | X800 | Кузов и задняя дверь, правая |
| Цветовые коды | |||
|---|---|---|---|
| BU | Синий | LGNBK | Светло-зеленый/Черный |
| GY | Серый | PK | Розовый |
| GYRD | Серый-Красный | YEBK | Желтый-Черный |
| LGN | Светло-зеленый | YERD | Желтый-Красный |

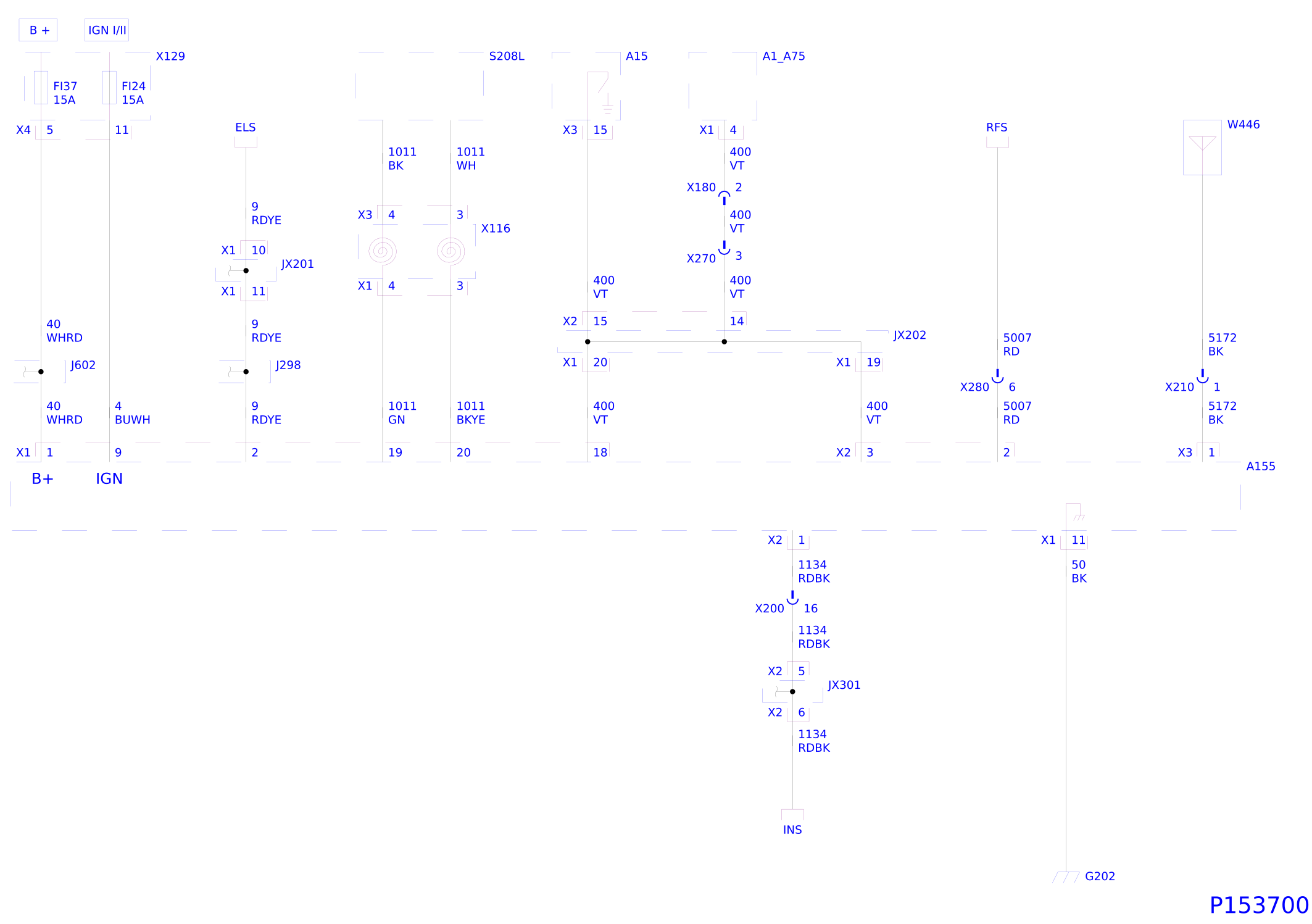

Электросхема питания, шины данных и сигнала антенны аудиосистемы Opel Agila B
| Компоненты | |||
|---|---|---|---|
| A1_A75 | Блок управления – электроусилитель рулевого управления | FI37 | Предохранитель, панель приборов электрика кузова |
| A15 | Модуль управления кузовным оборудованием | S208L | Выключатель – дистанционное управление, радио, слева |
| A155 | Радио – информационно-развлекательный модуль | W446 | Усилитель – антенна на крыше |
| FI24 | Предохранитель, панель приборов электрика кузова | X129 | Панель приборов, модуль электрики кузова |
| Разъемы | |||
|---|---|---|---|
| A1_A75 (X1) | Блок управления – электроусилитель рулевого управления X1 | JX301 | Кузов |
| A15 (X3) | Модуль управления кузовным оборудованием X3 | JX301 (X2) | Кузов X2 |
| A155 (X1) | Радио – информационно-развлекательный модуль X1 | X116 | Контактный блок |
| A155 (X2) | Радио – информационно-развлекательный модуль X2 | X116 (X1) | Контактный блок X1 |
| A155 (X3) | Радио – информационно-развлекательный модуль X3 | X116 (X3) | Контактный блок X3 |
| J298 | Сращивание – панель приборов | X129 (X4) | Панель приборов, модуль электрики кузова X4 |
| J602 | Панель приборов | X180 | Кузов, передняя часть и антиблокировочная тормозная система |
| JX201 | Панель приборов | X200 | Кузов и панель инструментов |
| JX201 (X1) | Панель приборов X1 | X210 | Антенна и удлинитель жгута проводов, антенна |
| JX202 | Панель приборов | X270 | Передняя часть кузова и панель инструментов |
| JX202 (X1) | Панель приборов X1 | X280 | Передняя часть кузова и панель инструментов |
| JX202 (X2) | Панель приборов X2 | ||
| Точки соединения с массой | |||
|---|---|---|---|
| G202 | Передняя стойка, правая | ||
| Сокращения | |||
|---|---|---|---|
| B + | Напряжение аккумуляторной батареи | INS | Приборы |
| ELS | Описание схемы наружного освещения | RFS | Фонари заднего хода |
| IGN I/II | Выключатель зажигания – вспомогательное оборудование/движение | ||
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | RDBK | Красный-Черный |
| BKYE | Черный-Желтый | RDYE | Красный-Желтый |
| BUWH | Синий-Белый | VT | Фиолетовый |
| GN | Зеленый | WH | Белый |
| RD | Красный | WHRD | Белый-Красный |
