| Системы | |||
|---|---|---|---|

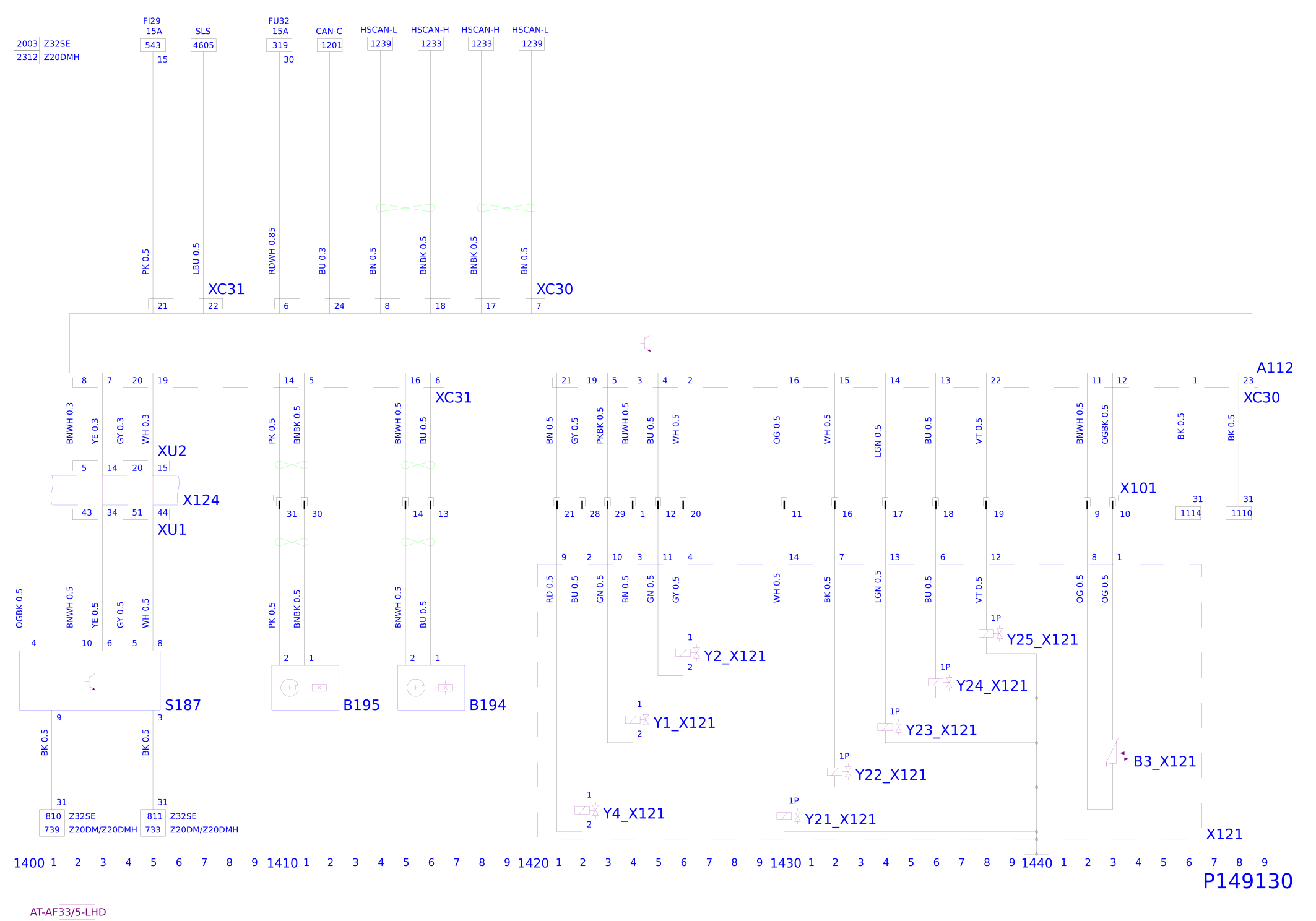

| AT-AF33/5-LHD | Автоматическая КПП (AF33/5 с левосторонним управлением) | ||
| Компоненты | |||
|---|---|---|---|
| A112 | Блок управления – коробка передач | Y2_X121 | Электромагнитный клапан – загрузка |
| B3_X121 | Датчик – температура, трансмиссионное масло | Y4_X121 | Электромагнитный клапан – контроль давления переключения |
| B194 | Датчик – обороты, вход коробки передач | Y21_X121 | Электромагнитный клапан – 1 передача |
| B195 | Датчик – обороты, выход коробки передач | Y22_X121 | Электромагнитный клапан – 2 передача |
| S187 | Выключатель – автоматическая коробка передач | Y23_X121 | Электромагнитный клапан – 3 передача |
| X121 | Узел – автоматическая коробка передач | Y24_X121 | Электромагнитный клапан – 4 передача |
| X124 | Передний распределитель | Y25_X121 | Электромагнитный клапан – 5 передача |
| Y1_X121 | Линейный электромагнитный клапан – муфта замедлителя гидротрансформатора | ||
| Разъемы | |||
|---|---|---|---|
| X101 | Кузов и двигатель/коробка передач | XU1 | Двигатель/КПП и передний распределитель XU1 |
| XC30 | Кузов и блок управления – КПП XC30 | XU2 | Кузов и передний распределитель XU2 |
| XC31 | Кузов и блок управления – КПП XC31 | ||
| Сокращения | |||
|---|---|---|---|
| 15 | Напряжение зажигания | HSCAN-H | Высокоскоростная шина CAN – High |
| 15A | 15 ампер | HSCAN-L | Высокоскоростная шина CAN – Low |
| 30 | Постоянное напряжение | SLS | Выключатель стоп-сигнала |
| 31 | Масса | Z20DM/Z20DMH | Двигатели Z20DM/Z20DMH |
| CAN-C | Связь по шине CAN | Z20DMH | Двигатель Z20DMH |
| FI29 | Предохранитель, панель приборов электрика кузова FI29 | Z32SE | Двигатель Z32SE |
| FU32 | Предохранитель, передний распределитель, FU32 | ||
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | OG | Оранжевый |
| BN | Коричневый | OGBK | Оранжевый-Черный |
| BNBK | Коричневый-Черный | PK | Розовый |
| BNWH | Коричневый\Белый | PKBK | Розовый-Черный |
| BU | Синий | RD | Красный |
| BUWH | Синий-Белый | RDWH | Красный-Белый |
| GN | Зеленый | VT | Фиолетовый |
| GY | Серый | WH | Белый |
| LBU | Светло-синий | YE | Желтый |
| LGN | Светло-зеленый | ||
Электросхема селектора АКПП (AF33-5) Opel Antara (2006-2010)
| Системы | |||
|---|---|---|---|

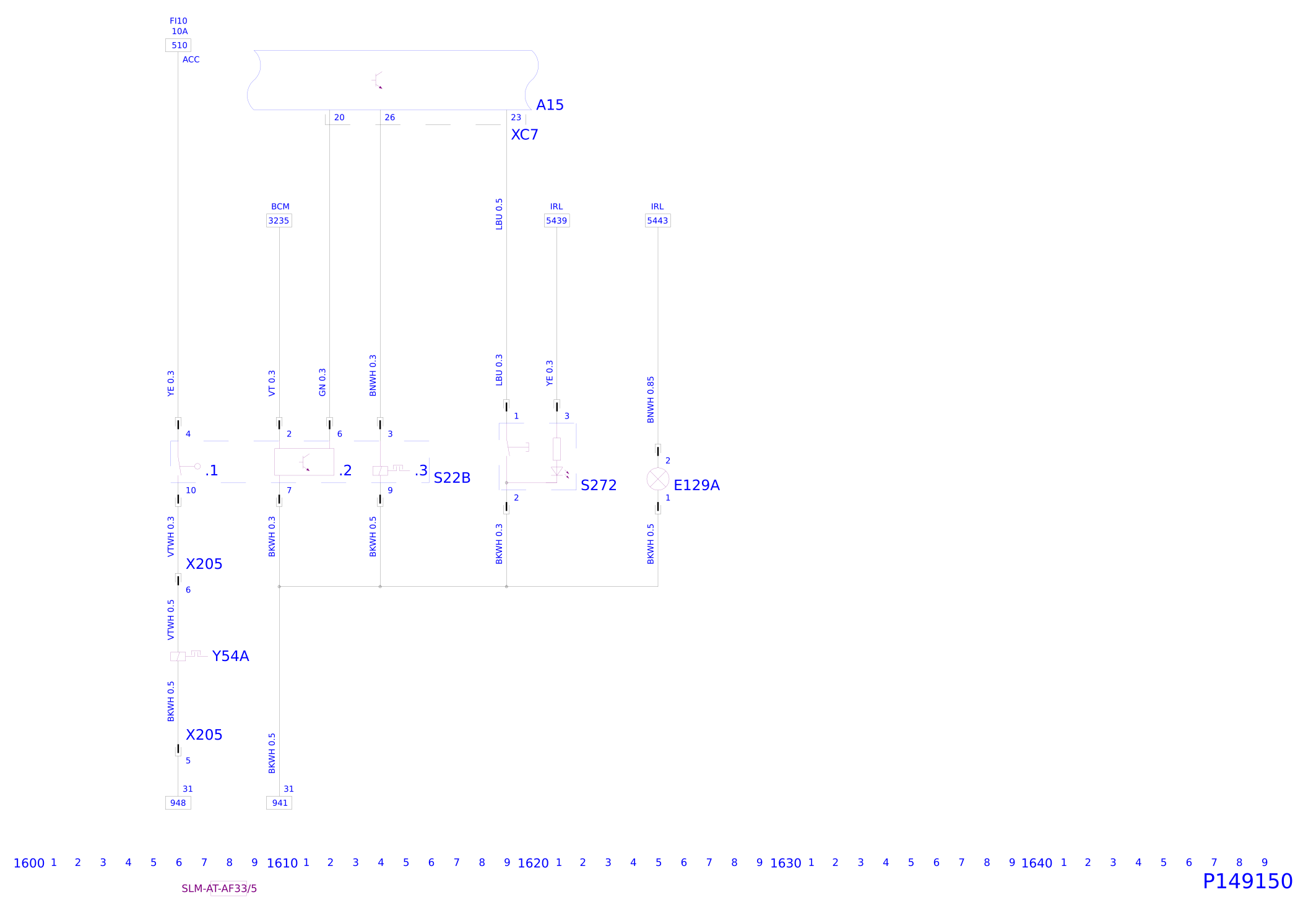

| SLM-AT-AF33/5 | Модуль рычага переключения (AF33/5) | ||
| Компоненты | |||
|---|---|---|---|
| A15 | Модуль управления кузовным оборудованием | S22B.2 | Выключатель – ручное переключение передач |
| E129A | Указатель положения рычага селектора | S22B.3 | Подъемный магнит – отпирание рычага селектора |
| S22B | Узел – рычаг переключения передач | S272 | Выключатель – помощь в старте |
| S22B.1 | Выключатель – разблокирование ключа в замке зажигания | Y54A | Подъемный магнит – разблокирование ключа в замке зажигания |
| Разъемы | |||
|---|---|---|---|
| X205 | Панель приборов и иммобилайзер | XC7 | Панель приборов и модуль управления кузовным оборудованием XC7 |
| Сокращения | |||
|---|---|---|---|
| 10A | 10 ампер | BCM | Электронное оборудование кузова |
| 31 | Масса | FI10 | Предохранитель, панель приборов электрика кузова FI10 |
| ACC | Дополнительное оборудование | IRL | Лампа освещения салона |
| Цветовые коды | |||
|---|---|---|---|
| BKWH | Черный-Белый | VT | Фиолетовый |
| BNWH | Коричневый\Белый | VTWH | Фиолетовый-Белый |
| GN | Зеленый | YE | Желтый |
| LBU | Светло-синий | ||

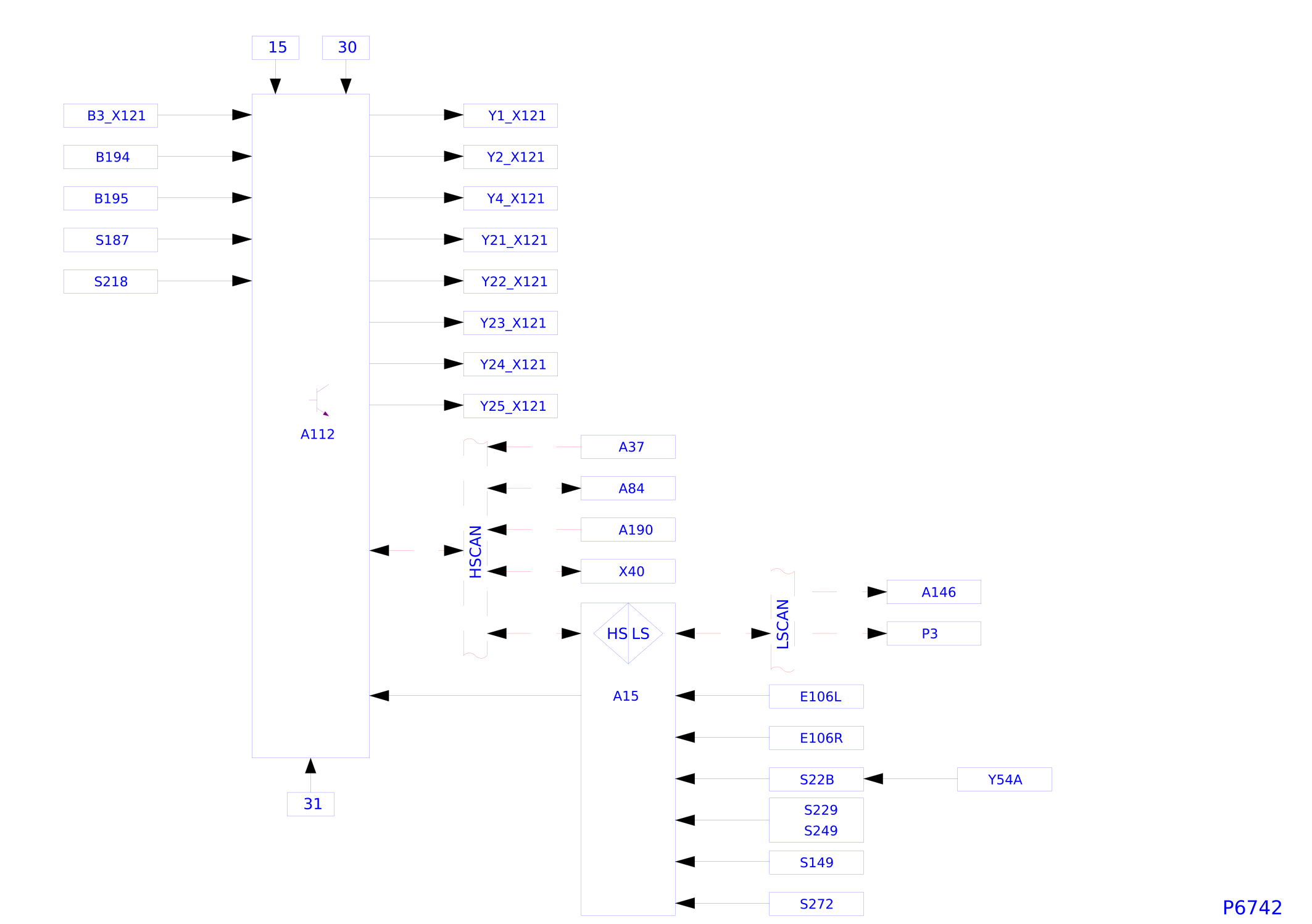

Блок-схема АКПП (AF33-5) Opel Antara (2006-2010)
| Компоненты | |||
|---|---|---|---|
| A15 | Модуль управления кузовным оборудованием | S187 | Выключатель – автоматическая коробка передач |
| A37 | Контроллер – антиблокировочная тормозная система | S218 | Выключатель – стоп-сигнал, двойной |
| A84 | Блок управления – двигатель | S229 | Блок переключателей – рулевая колонка, слева |
| A112 | Блок управления – коробка передач | S249 | Блок переключателей – рулевая колонка, правый |
| A146 | Контроллер – система облегчения парковки | S272 | Выключатель – помощь в старте |
| A190 | Блок управления – раздаточная коробка | Y1_X121 | Линейный электромагнитный клапан – муфта замедлителя гидротрансформатора |
| B3_X121 | Датчик – температура, трансмиссионное масло | Y2_X121 | Электромагнитный клапан – загрузка |
| B194 | Датчик – обороты, вход коробки передач | Y4_X121 | Электромагнитный клапан – контроль давления переключения |
| B195 | Датчик – обороты, выход коробки передач | Y21_X121 | Электромагнитный клапан – 1 передача |
| E106L | Задний блок фонарей – левый | Y22_X121 | Электромагнитный клапан – 2 передача |
| E106R | Блок задних фонарей – правый | Y23_X121 | Электромагнитный клапан – 3 передача |
| P3 | Приборы | Y24_X121 | Электромагнитный клапан – 4 передача |
| S22B | Узел – рычаг переключения передач | Y25_X121 | Электромагнитный клапан – 5 передача |
| S149 | Переключатель – зажигание / пуск / стоп | Y54A | Подъемный магнит – разблокирование ключа в замке зажигания |
| Разъемы | |||
|---|---|---|---|
| X40 | Диагностический разъем | ||
| Сокращения | |||
|---|---|---|---|
| 15 | Напряжение зажигания | HSCAN | Высокоскоростная шина CAN |
| 30 | Постоянное напряжение | LSCAN | Низкоскоростная шина CAN |
| 31 | Масса | ||
