Электросхема света заднего хода (с АКПП) Fiat Croma 2 2.2

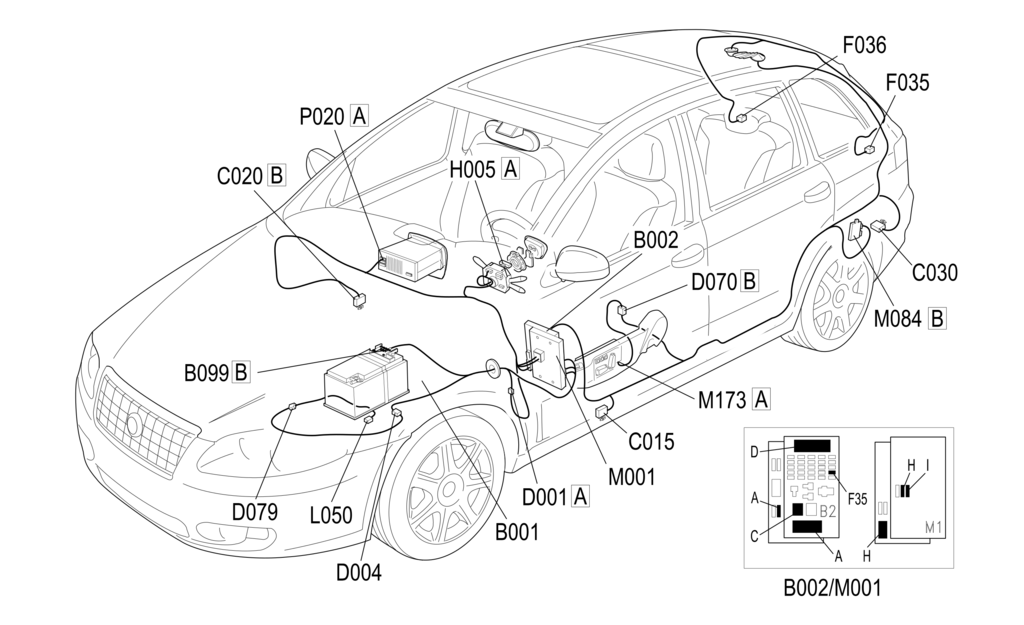

| Component code | Description | Reference to the assembly |
|---|---|---|
| B002 | JUNCTION UNIT UNDER DASHBOARD | Op. 5505A MULTI-FUNCTION COMPONENTS |
| B099 | MAXI FUSE BOX ON BATTERY | Op. 5530B BATTERY AND LEADS |
| C015 | DRIVER”S DASHBOARD EARTH | |
| C020 | PASSENGER SIDE DASHBOARD EARTH | |
| C030 | LEFT REAR EARTH | |
| D001 | FRONT/DASHBOARD COUPLING | |
| D004 | FRONT/ENGINE COUPLING | |
| D079 | TRANSMISSION SENSORS COUPLING | |
| F035 | LEFT REAR LIGHT CLUSTER (MOVING SECTION ON BOOT LID) | Op. 5540A LIGHTING |
| F036 | RIGHT REAR LIGHT CLUSTER (MOVING SECTION ON BOOT LID) | Op. 5540A LIGHTING |
| H005 | STEERING COLUMN SWITCH UNIT | Op. 5550A STALK UNIT |
| L050 | AUTOMATIC TRANSMISSION SOLENOID VALVES | Op. 2130B AUTOMATIC TRANSMISSION COMPONENTS |
| M001 | BODY COMPUTER | Op. 5505A MULTI-FUNCTION COMPONENTS |
| M084 | PARKING SENSOR CONTROL UNIT | Op. 5580H PARKING OBSTACLE DETECTION DEVICE |
| M173 | DRIVE ALIGNMENT NODE | |
| P020 | RADIO | Op. 5570T CAR RADIO AND CAR TELEPHONE |
ОПИСАНИЕ
Автомобиль оборудован двумя фонарями заднего хода, расположенными в задних фонарях (подвижная часть на багажнике).
Фонари заднего хода включаются при включении заднего хода с помощью рычага переключения передач независимо от того, установлена ли коробка передач механическая или автоматическая (положение R).
На цепь фонарей заднего хода подается питание, когда ключ вставлен и включен (INT от блока управления блокировкой рулевого управления) и защищен предохранителем в распределительном блоке под панелью приборов.
Сигнал включения фонарей заднего хода управляется бортовым компьютером, который передает следующую информацию:
– к блоку подрулевых переключателей автоматического включения заднего стеклоочистителя
– к электрохромному внутреннему зеркалу и узлу ориентации водителя для запоминания регулировки зеркала двери со стороны пассажира
– к блоку управления датчиками парковки
– Подключить Нав+.

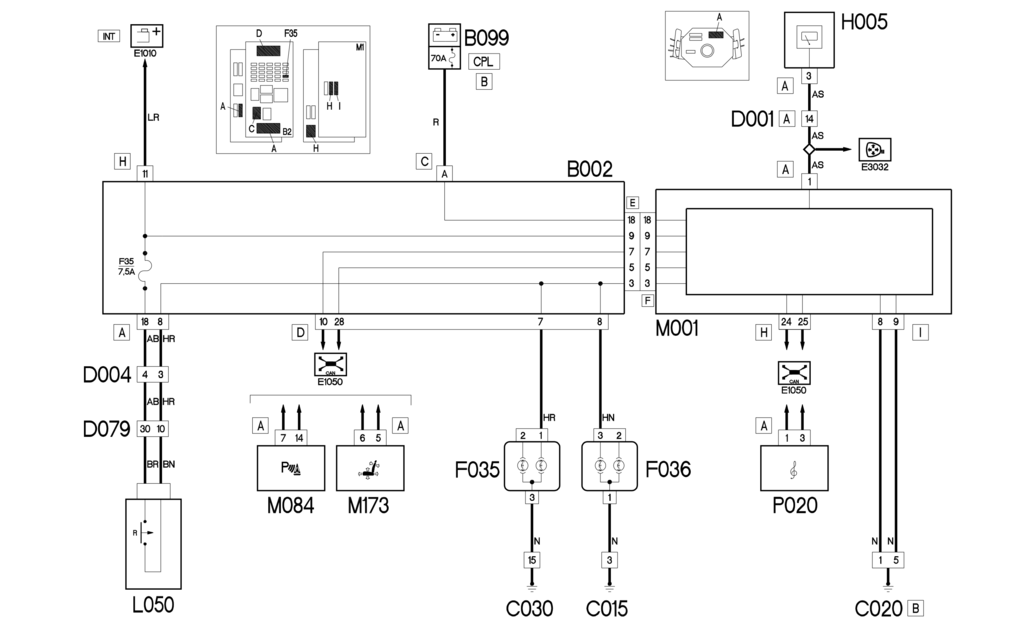

ОПИСАНИЕ РАБОТЫ
Датчик коробки передач L050 получает питание от линии INT, защищенной предохранителем F35 распределительного блока под панелью B002.
При включении заднего хода (рычаг переключения передач в положении R) переключатель замыкается и подает питание на фонарь заднего хода в задних фонарях (подвижная часть на багажнике) F035 (слева) и F036) справа соответственно через блок управления B002, от контакты 7 и 8 разъема D.
Сигнал включения фонарей заднего хода отправляется на бортовой компьютер M001 (контакт 3 разъема F) и затем повторяется:
– по дискретному сигналу – с контакта 1 разъема А – на подрулевой блок Н005 и электрохромное внутреннее зеркало Р065;
– по сети CAN – от контактов 24 и 25 разъема H – к Connect Nav + P020 и от контактов 5 и 7 разъема F – к блоку управления датчиком парковки M084 и узлу ориентации при движении M173.
