Электросхема регулировки боковых зеркал Fiat Croma 2 2.2
| Component code | Description | Reference to the assembly |
|---|---|---|
| B001 | ENGINE COMPARTMENT JUNCTION UNIT | Op. 5505A MULTI-FUNCTION COMPONENTS |
| B002 | JUNCTION UNIT UNDER DASHBOARD | Op. 5505A MULTI-FUNCTION COMPONENTS |
| B045 | LUGGAGE COMPARTMENT JUNCTION UNIT (CVB) | Op. 5505A MULTI-FUNCTION COMPONENTS |
| B099 | MAXI FUSE BOX ON BATTERY | Op. 5530B BATTERY AND LEADS |
| C015 | DRIVER”S DASHBOARD EARTH | |
| C020 | PASSENGER SIDE DASHBOARD EARTH | |
| C030 | LEFT REAR EARTH | |
| D006 | FRONT/REAR COUPLING | |
| D030 | DRIVER”S FRONT DOOR COUPLING | |
| D031 | PASSENGER FRONT DOOR COUPLING | |
| D070 | DRIVER”S SEAT COUPLING | |
| D097 | SHORT CIRCUIT COUPLING | |
| H044 | ELECTRIC WINDOW CONTROLS ON FRONT DRIVER”S DOOR | Op. 7005M FRONT ELECTRIC WINDOWS |
| M001 | BODY COMPUTER | Op. 5505A MULTI-FUNCTION COMPONENTS |
| M066 | DRIVER”S DOOR CONTROL UNIT (NPG) | Op. 5505A MULTI-FUNCTION COMPONENTS |
| M067 | PASSENGER DOOR CONTROL UNIT (NPP) | Op. 5505A MULTI-FUNCTION COMPONENTS |
| M173 | DRIVE ALIGNMENT NODE | Op. 7045J FRONT SEAT ELECTRIC MOVEMENTS |
| P060 | LEFT EXTERNAL REAR VIEW MIRROR | Op. 7005A FRONT DOOR ASSEMBLY |
| P061 | RIGHT EXTERNAL REAR VIEW MIRROR | Op. 7005A FRONT DOOR ASSEMBLY |
| P065 | ELECTRO-CHROMIC INTERIOR REAR VIEW MIRROR | Op. 7065C ACCESSORIES AND DECORATIONS |
ОПИСАНИЕ
Наружные зеркала заднего вида регулируются электроприводом в двух направлениях (по горизонтали и вертикали) с помощью джойстика; левое или правое зеркало выбирается с помощью селектора.
Блок управления передней двери водителя получает команды регулировки и передает их по CAN на сторону пассажира и на блок управления положением водителя. На органах управления переднего сиденья водителя имеются три кнопки, используемые для автоматического вызова запомненных положений.
Эта функция памяти управляется блоком управления положением водителя, который напрямую загружает положения сидений, а также положения наружных зеркал через сеть CAN. Блок управления запоминает все вышеперечисленные положения при удержании одной из трех кнопок не менее трех секунд.
Когда положения будут сохранены, внутри приборной панели раздастся звуковой сигнал.
Функция вызова памяти блокируется, когда автомобиль движется со скоростью более 10 км/ч, посредством сигнала, передаваемого по сети CAN от бортового компьютера к блоку управления положением водителя.
Если команды поступают одновременно от джойстика и блока рулевого управления, то первые имеют приоритет, тем самым отменяя возврат наружных зеркал заднего вида в запомненное положение.
Зеркала заднего вида содержат 3 двигателя: один для перемещения по горизонтальной оси, один для перемещения по вертикальной оси и один для складывания самого зеркала. Функция складывания также управляется блоком управления на двери водителя, который получает команду от кнопки рядом с джойстиком.
Складывание всегда применяется к обоим зеркалам, независимо от текущего положения селектора. Блок управления положением водителя получает сигнал скорости автомобиля и, если скорость превышает 10 км/ч, блокирует запрос на вызов сохраненного в памяти положения. Если отзыв производится при скорости автомобиля выше 10 км/ч, движение не прерывается, а доводится до завершения.
При включении задней передачи и включении габаритных огней благодаря наличию датчика дождя и сумерек электрохромное внутреннее зеркало заднего вида сразу же затемняется, как и наружные зеркала заднего вида, что позволяет улучшить обзорность. Все описанные функции активируются, когда ключ вставлен и повернут в положение ON в устройстве зажигания.
ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ

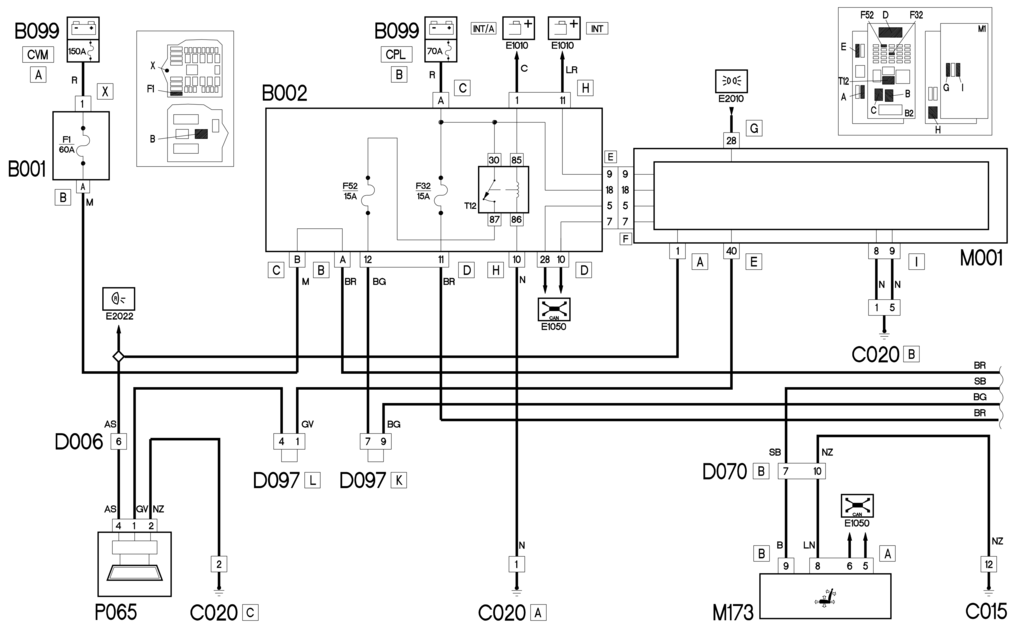

Питание бортового компьютера M001 осуществляется через систему управления зажиганием (INT) и напрямую от аккумуляторной батареи от распределительного блока под приборной панелью B002.
Блоки управления M066 двери водителя и M067 двери пассажира получают прямое питание от аккумуляторной батареи через защищенную F32 линию распределительного блока под приборной панелью на контакте 11 разъема D.
Блок управления положением водителя M173 получает питание на контакт 9 разъема B от линии, защищенной предохранителем F56 распределительного блока B045 багажника, только тогда, когда на реле T21 подается питание непосредственно от линии, защищенной предохранителем F52 в распределительном блоке B002.

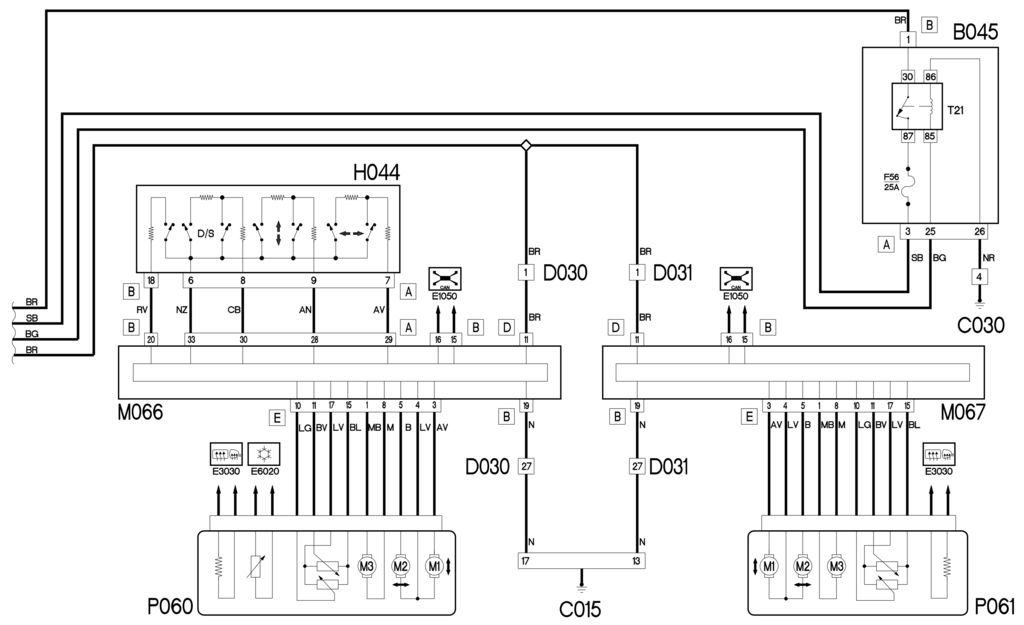

Органы управления в двери водителя H044 посылают следующие сигналы на блок управления двери водителя M066:
– с контакта 18 разъема Б подается сигнал складывания наружных зеркал;
– с контакта 8 разъема А подается командный сигнал выбора зеркала заднего вида водителя/пассажира;
– с контакта 6 разъема А подается общий сигнал массы для выбора зеркала;
– с контакта 9 разъема А подается сигнал управления вертикальным перемещением дефлектора зеркала;
– с контакта 7 разъема А подается сигнал управления горизонтальным перемещением дефлектора зеркала;
Блок управления M066 двери водителя получает описанные выше сигналы, управляющие зеркалом заднего вида P060, и передает их по CAN блоку управления M067 со стороны пассажира, где последний управляет зеркалом заднего вида P061.
Блок управления положением водителя M173 управляет командой вызова сохраненных в памяти положений путем нажатия трех кнопок. Бортовой компьютер M001 и блоки управления дверей M066 и M067 оповещаются по CAN о сделанном выборе.
При включенных габаритных огнях электрохромное внутреннее зеркало заднего вида P065 затемняется при включении заднего хода.
Бортовой компьютер M001 получает сигнал габаритных огней на контакт 28 разъема G.
Сигнал включения задней передачи поступает на контакт 1 разъема А.
