Электросхема радио Fiat Croma 2 1.8

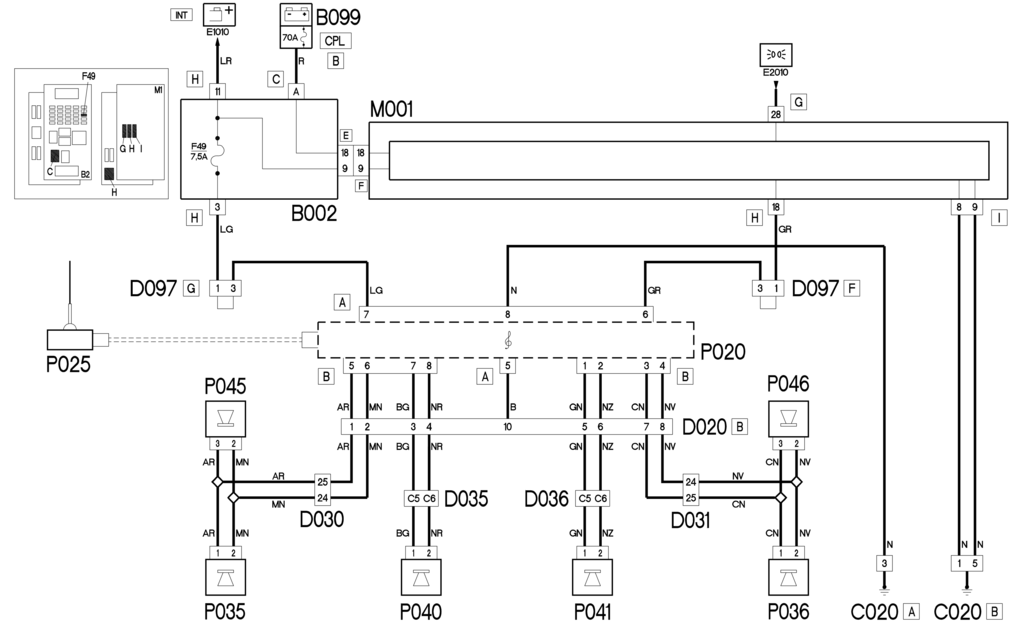

Электросхема радио Fiat Croma 2
Электросхема радио Fiat Croma 2

Components

Component codeDescriptionReference to the assembly
  B002 JUNCTION UNIT UNDER DASHBOARD    Op. 5505A MULTI-FUNCTION COMPONENTS
  B099 MAXI FUSE BOX ON BATTERY    Op. 5530B BATTERY AND LEADS
  C020 PASSENGER SIDE DASHBOARD EARTH
  D020 DASHBOARD/REAR COUPLING
  D030 DRIVER”S FRONT DOOR COUPLING
  D031 PASSENGER FRONT DOOR COUPLING
  D035 LEFT REAR DOOR COUPLING
  D036 RIGHT REAR DOOR COUPLING
  D097 SHORT CIRCUIT COUPLING
  M001 BODY COMPUTER    Op. 5505A MULTI-FUNCTION COMPONENTS
  P020 RADIO    Op. 5570T CAR RADIO AND CAR TELEPHONE
  P025 AERIAL FEED/AMPLIFIER    Op. 5570T CAR RADIO AND CAR TELEPHONE
  P035 SPEAKER IN LEFT FRONT DOOR    Op. 5570T CAR RADIO AND CAR TELEPHONE
  P036 SPEAKER IN RIGHT FRONT DOOR    Op. 5570T CAR RADIO AND CAR TELEPHONE
  P040 SPEAKER IN LEFT REAR DOOR    Op. 5570T CAR RADIO AND CAR TELEPHONE
  P041 SPEAKER IN RIGHT REAR DOOR    Op. 5570T CAR RADIO AND CAR TELEPHONE
  P045 LEFT FRONT TWEETER SPEAKER    Op. 5570T CAR RADIO AND CAR TELEPHONE
  P046 RIGHT FRONT TWEETER SPEAKER    Op. 5570T CAR RADIO AND CAR TELEPHONE
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ



ОПИСАНИЕ

Автомобиль оборудован радиосистемой, состоящей из:
– проводка (колонки и магнитола);
— динамики в зеркальном треугольнике (пищалки);
— динамики в передних дверях (мидвуферы);
— динамики в задней двери (полнодиапазонные);
– антенный коаксиальный кабель AM/FM;
– воздушное крепление и шток.
С помощью вышеуказанной подготовки можно установить магнитолу Linea Accessori или After Market.
Выводы радиоприемника и провода динамика сгруппированы вместе с помощью двух разъемов (оба 8-контактных), расположенных и закрепленных в задней части отсека (размеры 1 DIN), которые следует снять при установке радиоприемника.
В этой конфигурации нет CAN, поэтому у заказчика нет ряда функций, которые доступны на радио в качестве исходной системы.



ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ

Муфты подготовки радиоприемника получают питание INT, управляемое зажиганием, на контакт 7 разъема А от блока управления блокировкой рулевого управления по линии, защищенной предохранителем F49 распределительного блока В002 приборной панели.
На контакт 6 разъема А поступает сигнал постоянного освещения (не затемненного) при включенных габаритных огнях от бортового компьютера М001 – контакт 18 разъема Н.
Контакт 5 разъема А для подготовки радиоприемника является дополнительным проводом питания антенны. Контакт разъема А заземлен.
Антенна P025 поступает в отсек DIN по специальному коаксиальному кабелю.
Конектор Б для подготовки радио подключается к динамикам:
– контакты 5 и 6 к передним динамикам со стороны водителя P035 (среднечастотный динамик) и P045 (высокочастотный динамик);
– контакты 3 и 4 к передним динамикам со стороны пассажира P036 (среднечастотный динамик) и P046 (высокочастотный динамик);
– контакты 7 и 8 к левому заднему динамику P040,
– контакты 1 и 2 к правому заднему динамику P041.
