Электросхема противотуманных фар Fiat Croma 2 1.8

Электросхема противотуманных фар Fiat Croma 2
Электросхема противотуманных фар Fiat Croma 2

Components

Component codeDescriptionReference to the assembly
  B001 ENGINE COMPARTMENT JUNCTION UNIT    Op. 5505A MULTI-FUNCTION COMPONENTS
  B002 JUNCTION UNIT UNDER DASHBOARD    Op. 5505A MULTI-FUNCTION COMPONENTS
  B099 MAXI FUSE BOX ON BATTERY    Op. 5530B BATTERY AND LEADS
  C010 LEFT FRONT EARTH
  C011 RIGHT FRONT EARTH
  C020 PASSENGER SIDE DASHBOARD EARTH
  E050 INSTRUMENT PANEL    Op. 5560B ANALOGUE CONTROL PANEL
  F015 LEFT FOG LIGHT    Op. 5540D FOG LIGHTS
  F016 RIGHT FOG LIGHT    Op. 5540D FOG LIGHTS
  H091 LEFT CONTROL UNIT (PCS, LEFT CONTROL PANEL)    Op. 7040A PASSENGER COMPARTMENT TRIMS
  M001 BODY COMPUTER    Op. 5505A MULTI-FUNCTION COMPONENTS

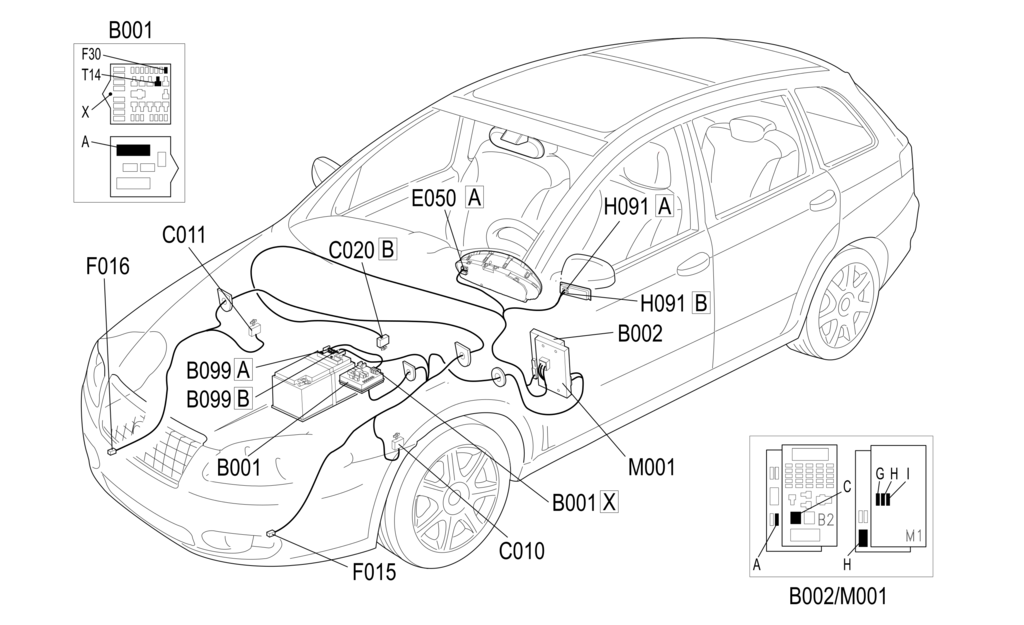

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
Component codeDescriptionReference to the assembly
  B001 ENGINE COMPARTMENT JUNCTION UNIT    Op. 5505A MULTI-FUNCTION COMPONENTS
  B002 JUNCTION UNIT UNDER DASHBOARD    Op. 5505A MULTI-FUNCTION COMPONENTS
  B099 MAXI FUSE BOX ON BATTERY    Op. 5530B BATTERY AND LEADS
  C010 LEFT FRONT EARTH
  C011 RIGHT FRONT EARTH
  C020 PASSENGER SIDE DASHBOARD EARTH
  E050 INSTRUMENT PANEL    Op. 5560B ANALOGUE CONTROL PANEL
  F015 LEFT FOG LIGHT    Op. 5540D FOG LIGHTS
  F016 RIGHT FOG LIGHT    Op. 5540D FOG LIGHTS
  H091 LEFT CONTROL UNIT (PCS, LEFT CONTROL PANEL)    Op. 7040A PASSENGER COMPARTMENT TRIMS
  M001 BODY COMPUTER    Op. 5505A MULTI-FUNCTION COMPONENTS



ОПИСАНИЕ

Автомобиль оснащен двумя дополнительными противотуманными фарами в переднем бампере.
Противотуманные фары активируются нажатием однопозиционного переключателя на левой панели наружного освещения. При включении противотуманных фар на панели управления загорается соответствующая сигнальная лампа.
Реле в распределительном блоке моторного отсека управляет включением противотуманных фар по линии, защищенной специальным предохранителем.
Реле управляется бортовым компьютером. Возбуждение активируется разрешающим сигналом, выдаваемым при вставлении ключа и включении зажигания (INT от блока управления блокировкой рулевого управления), управляющим сигналом от вышеуказанного ключа и включением габаритных огней. сигнал.
Если габаритные огни отключены, противотуманные фары выключаются, даже если ключ управления активен. Если вышеуказанные сигналы активации повторно активируются, функция остается выключенной до тех пор, пока не будет получена новая команда от выделенной клавиши.
Если ключ выключен и/или вынут из устройства зажигания (положение СТОП), а затем снова вставлен и включен, рабочий ключ необходимо повторно нажать, чтобы активировать противотуманные фары.



ОПИСАНИЕ РАБОТЫ

Сигнал включения противотуманных фар поступает на контакт 1 разъема 1 бортового компьютера М001 от ключа управления на левой панели H091 (контакт 2 разъема А).
Сигнал включения габаритных фонарей поступает на контакт 28 разъема G бортового компьютера M001 от подрулевого переключателя H005.
См. E2010 БОКОВЫЕ ФОНАРИ / НЕТ. ПЛАСТИННЫЕ СВЕТИЛЬНИКИ
Сигнал о том, что ключ вставлен и включен в зажигании (INT), достигает распределительного блока под панелью B002 (контакт 11 разъема H) и отсюда передается на бортовой компьютер M001 (контакт 9 разъема F).
Бортовой компьютер M001 (контакт 8 разъема A) управляет подачей питания на противотуманные фары, посылая сигнал массы на распределительный блок в моторном отсеке B001 (контакт 23 разъема A) для возбуждения реле T14: он подает питание на левую противотуманную фару F015 от контакта 4 разъема А) и правую противотуманную фару F016 (от контакта 5 разъема А). Цепь защищена предохранителем F30 блока управления B001.
По линии CAN бортовой компьютер M001 (контакты 5 и 6 разъема I) подключается к панели приборов E050 (контакты 3 и 4 разъема A) для управления контрольной лампой включения противотуманных фар.
