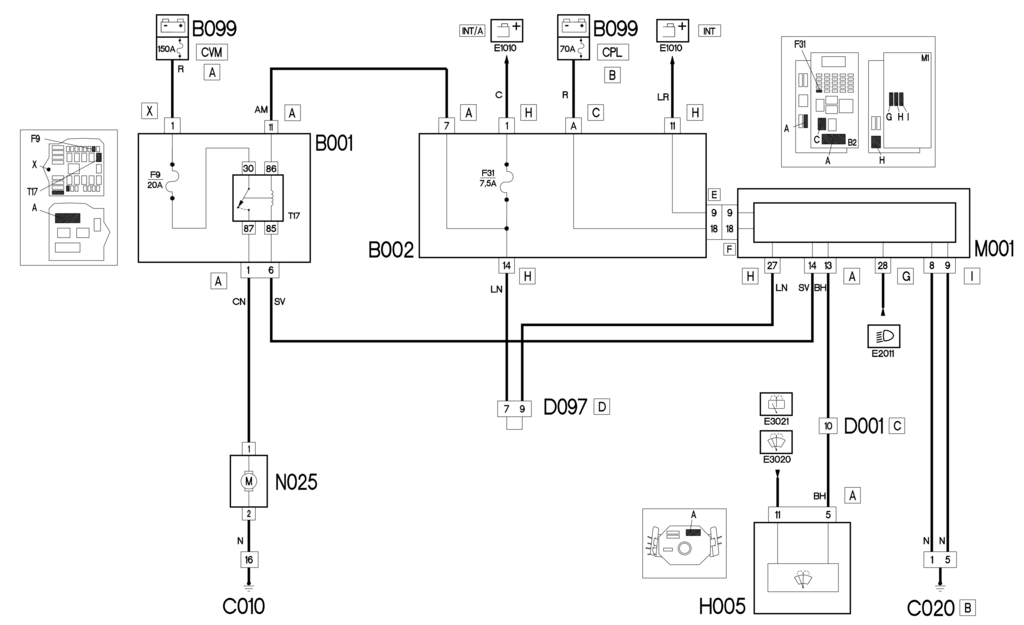

Электросхема омывателя фар Fiat Croma 2 1.9 JTD 8V
| Component code | Description | Reference to the assembly |
|---|---|---|
| B001 | ENGINE COMPARTMENT JUNCTION UNIT | Op. 5505A MULTI-FUNCTION COMPONENTS |
| B002 | JUNCTION UNIT UNDER DASHBOARD | Op. 5505A MULTI-FUNCTION COMPONENTS |
| B099 | MAXI FUSE BOX ON BATTERY | Op. 5530B BATTERY AND LEADS |
| C010 | LEFT FRONT EARTH | |
| C020 | PASSENGER SIDE DASHBOARD EARTH | |
| D001 | FRONT/DASHBOARD COUPLING | |
| D097 | SHORT CIRCUIT COUPLING | |
| H005 | STEERING COLUMN SWITCH UNIT | Op. 5550A STALK UNIT |
| M001 | BODY COMPUTER | Op. 5505A MULTI-FUNCTION COMPONENTS |
| N025 | HEADLAMP WASHER PUMP MOTOR | Op. 5050D HEADLAMP WASH/WIPE |
ОПИСАНИЕ
Омыватель фар очищает линзы фар во время очистки ветрового стекла.
Функцией омывателя фар управляет бортовой компьютер, который автоматически активирует омыватель фар при включенном ближнем свете фар, когда омыватели ветрового стекла активируются с помощью рычага, расположенного справа от рулевого колеса.
Омыватель фар состоит из насоса, который подает моющее средство в форсунку, расположенную в бамперах. Это, в свою очередь, распыляет мощную струю на фару.
Таймер активирует насос омывателя фар серией импульсов длительностью около полсекунды.
Цепь омывателя фар защищена предохранителем и регулируется специальным реле в блоке управления подкапотного пространства. Его можно использовать только при включенном зажигании (INT/A).
ОПИСАНИЕ РАБОТЫ
Реле Т17 блока управления моторным отсеком В001 питается напрямую от аккумуляторной батареи от линии предохранителя F9, также расположенной в моторном отсеке В001; Реле T17 питает цепь только тогда, когда катушка получает сигнал INT/A от блока управления блокировкой рулевого управления при включенном зажигании через линию, защищенную предохранителем F31, блок управления B002 под приборной панелью.
При поступлении сигнала массы от бортового компьютера М001 – с контакта 14 разъема А – реле Т17 управляет насосом омывателя фар N025 напрямую; эта команда подается на основании положительного сигнала запроса омывателя ветрового стекла от подрулевого переключателя H005 – контакт 5 разъема A – и при включенном включении ближнего света (контакт 28 разъема G разъема M001).
