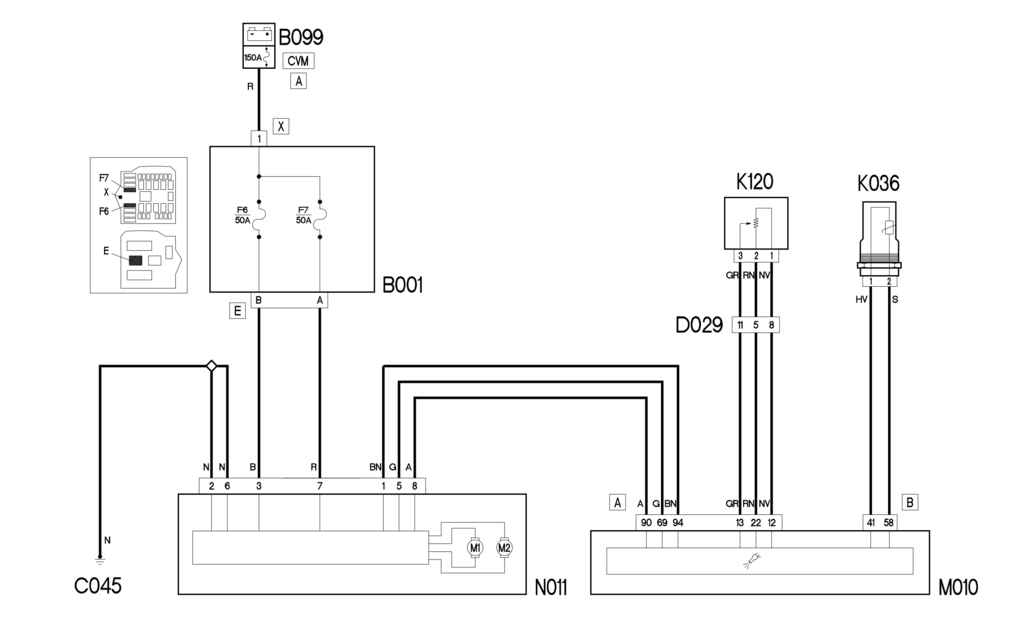

Электросхема охлаждения двигателя (с АКПП) Fiat Croma 2 1.9 JTD 16V

Электросхема охлаждения двигателя (с АКПП) Fiat Croma 2 1.9 JTD 16V
Электросхема охлаждения двигателя (с АКПП) Fiat Croma 2 1.9 JTD 16V

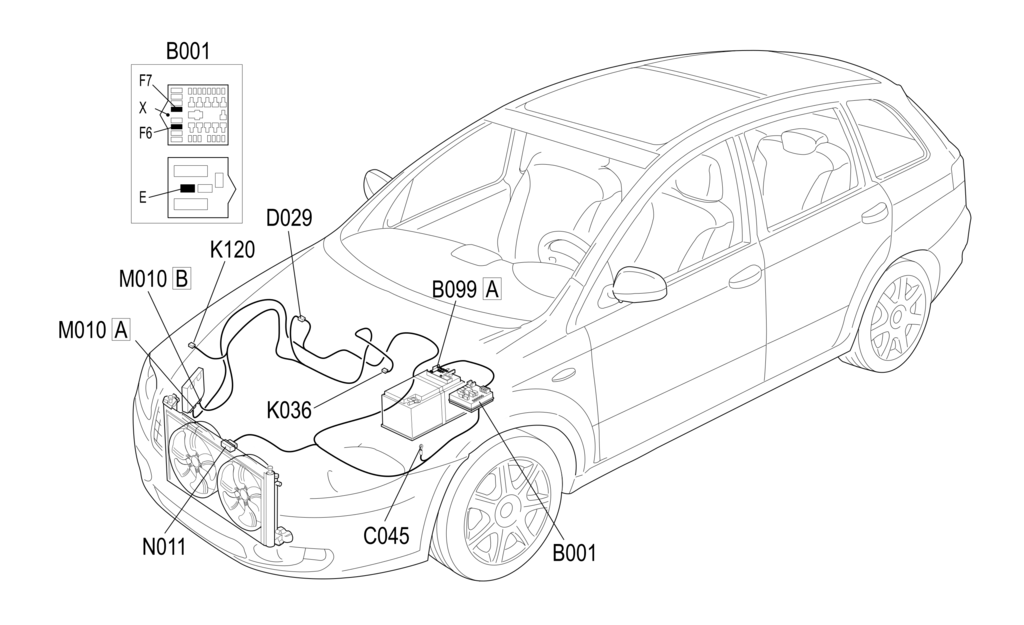

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
Component codeDescriptionReference to the assembly
  B001 ENGINE COMPARTMENT JUNCTION UNIT    Op. 5505A MULTI-FUNCTION COMPONENTS
  B099 MAXI FUSE BOX ON BATTERY    Op. 5530B BATTERY AND LEADS
  C045 FAN EARTH
  D029 ENGINE CABLES/ENGINE SERVICES CABLE COUPLING
  K036 ENGINE COOLANT TEMPERATURE SENSOR/SENDER UNIT    Op. 1056B MULTI-POINT INJECTION SYSTEM (MPI)
  K120 LINEAR SENSOR FOR FANS    Op. 5040B SYSTEM SAFETY CONTROL DEVICES
  M010 ENGINE MANAGEMENT CONTROL UNIT    Op. 1056B MULTI-POINT INJECTION SYSTEM (MPI)
  N011 ENGINE FAN MOTOR    Op. 1088E COOLANT TEMPERATURE CONTROL DEVICES



ОПИСАНИЕ

Система охлаждения радиатора двигателя и конденсатора кондиционера состоит из предварительно подключенной к радиатору системы, соединенной с сервисным кабелем двигателя, включая коробки реле, резисторы и два вентилятора, работающие на трех различных скоростях в зависимости от температуры охлаждающей жидкости двигателя и уровня давления охлаждающей жидкости кондиционера.
Оба сигнала обрабатываются датчиками (температурным и линейным), которые информируют блок управления двигателем о состоянии контура охлаждающей жидкости. Блок управления управляет индивидуальным или совместным включением обоих вентиляторов в соответствии со своим внутренним программным обеспечением.
Линии питания вентилятора защищены двумя специальными предохранителями (номинал предохранителей зависит от версии и технических характеристик двигателя автомобиля), которые расположены в распределительном блоке моторного отсека.



ОПИСАНИЕ РАБОТЫ

Включение вентиляторов охлаждения двигателя, встроенных в проводку радиатора N011, осуществляется по сигналам блока управления двигателем M010:
– уровень активации вентилятора 1 – контакт 8 Н011 -, от контакта 90 разъема А М010;
– уровень активации вентилятора 2 – контакт 5 Н011 -, от контакта 69 разъема А М010;
– уровень активации вентилятора 3 – контакт 1 N011 -, от контакта 94 разъема А М010;
Блок радиатора N011 получает питание (напрямую от аккумуляторной батареи) через предохранители, расположенные в подкапотном блоке управления B001: от предохранителя F6 для реле малой скорости вентилятора (контакт 3 разъема N011) и от предохранителя F7 для реле высокой скорости вентилятора (контакт 7 из N011) соответственно.
Контакты 2 (вентилятор низкой скорости) и 6 (вентилятор высокой скорости) подключены к массе C045.
Датчик охлаждающей жидкости двигателя K036 получает опорную массу и отправляет сигнал температуры в блок управления двигателем M010 на контакты 41 и 58 разъема B соответственно.
Линейный датчик К120 получает питание и опорное заземление от контактов 22 и 12 разъема А М010 соответственно и отправляет сигнал давления на контакт 13 разъема А М010.
