РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
Component codeDescriptionReference to the assembly
  B002 JUNCTION UNIT UNDER DASHBOARD    Op. 5505A MULTI-FUNCTION COMPONENTS
  B099 MAXI FUSE BOX ON BATTERY    Op. 5530B BATTERY AND LEADS
  C020 PASSENGER SIDE DASHBOARD EARTH
  D004 FRONT/ENGINE COUPLING
  D020 DASHBOARD/REAR COUPLING
  D097 SHORT CIRCUIT COUPLING
  F010 LEFT HEADLAMP    Op. 5540B HEADLAMPS
  F011 RIGHT HEADLAMP    Op. 5540B HEADLAMPS
  M001 BODY COMPUTER    Op. 5505A MULTI-FUNCTION COMPONENTS
  M010 ENGINE MANAGEMENT CONTROL UNIT
  M047 TYRE INFLATION PRESSURE CONTROL UNIT
  M051 BRAKING SYSTEM CONTROL UNIT (NFR)    Op. 3340A ABS CHECK/ADJUSTMENT DEVICES
  M055 AUTOMATIC TRANSMISSION CONTROL UNIT    Op. 2135B AUTOMATIC TRANSMISSION ELECTRICAL CONTROLS
  M075 ADDITIONAL HEATER CONTROL UNIT
  M086 CONTROL UNIT



ОПИСАНИЕ

Автомобиль оснащен многочисленными электронными блоками управления, выполняющими функцию самодиагностики.
При подключении к этим блокам управления диагностического тестера (Examiner или другого устройства) можно считывать данные самодиагностики (параметры, ошибки) или проводить доступные активные диагностические тесты.
Как указано в правилах CEE EURO 3 (в соответствии с Директивой 98/69/CE – стандарт ISO J1962 -) и CEE EURO 4 (вступивших в силу с 01.01.2005), помимо ужесточения требований к выбросам, обязательна установка EOBD (Европейской бортовой диагностики) в автомобиле в бортовой компьютер (разъем C).
Этот же разъем отвечает за диагностику неисправностей узлов (блоков управления), подключенных к низкой скорости передачи данных B-CAN, тогда как диагностика неисправностей динамического управления высокой скоростью передачи данных C-CAN осуществляется посредством специальной линии K. .
По линии B-CAN проверяются следующие параметры:
– распределительный блок под приборной панелью;
– приборная доска;
– блоки управления дверями;
– управление магнитолой на руле;
– встроенный радиотелефон-навигатор;
– блок управления багажником;
– блок управления положением сиденья;
– (автоматический) блок управления системой климат-контроля;
– блок управления подушками безопасности;
– блок управления датчиками парковки;
– блок управления блокировкой рулевого управления;
– Читатель ТЭГ.
Через отдельные диагностические линии K контролируются:
– блок управления двигателем;
– блок управления ABS/ESP;
– электроблок рулевого управления;
– блок контроля давления в шинах;
– электронный блок управления фарами (исполнение с ксеноновыми газоразрядными фарами).



ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ

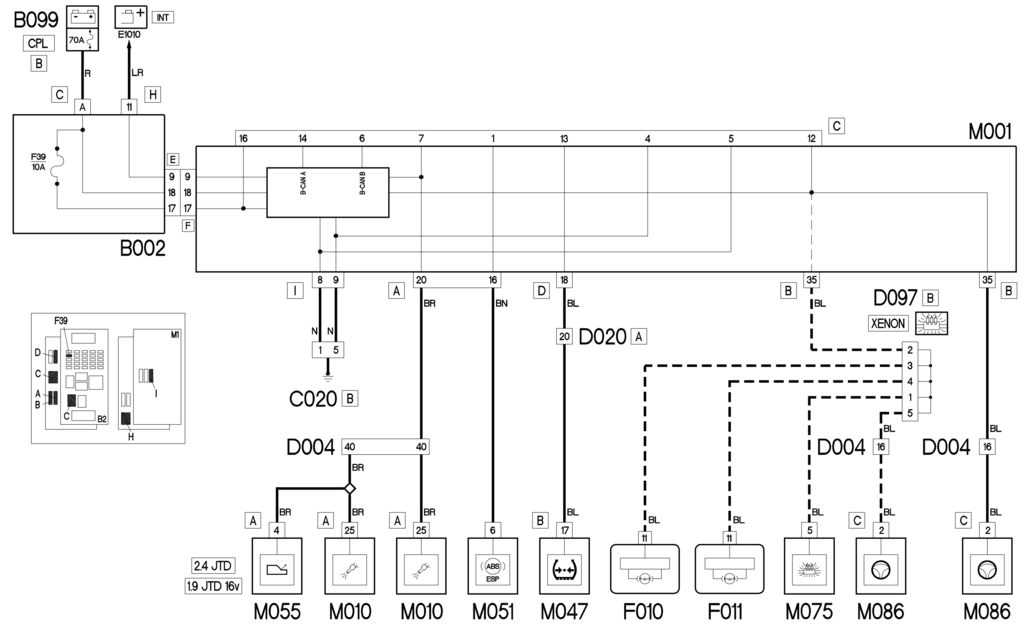

Центральный диагностический разъем EOBD встроен в разъем C бортового компьютера M001.
Он подается непосредственно от аккумулятора на контакт 16 по линии, защищенной предохранителем F39 распределительного блока B002 под лицевой панелью; контакты 4 и 5 заземлены.
Контакт 1 подключен к линии K блока управления ABS/ESP M051 (контакт 6).
Контакт 7 подключен через линию K к блоку управления двигателем M010 (контакт 5 разъема A).
Контакт 13 подключен к блоку управления давлением в шинах M047 (контакт 17 разъема B).
Блоки управления газоразрядными фарами F010 (слева) и F011 (справа) и блок управления электрорулем М086 (контакт 2 разъема С) подключаются к контакту 12.
Контакты 6 и 14 подключены к B-CAN; Через эту сеть контролируются и «диагностируются»: распределительный блок под приборной панелью B002, панель приборов E050, блок управления водительской двери M066, блок управления пассажирской дверью M067 и блок управления багажным отделением M063, блок управления блокировкой руля М089, магнитола (или встроенный радиотелефон-навигатор) Р020, блок управления климат-контролем М070, блок управления парктроником М084, органы управления магнитолой на блоке управления рулевого колеса М093, подушка безопасности блок управления M060, блок управления положением левого сиденья M173, блок управления положением правого сиденья M175 и считыватель TEG H003.
