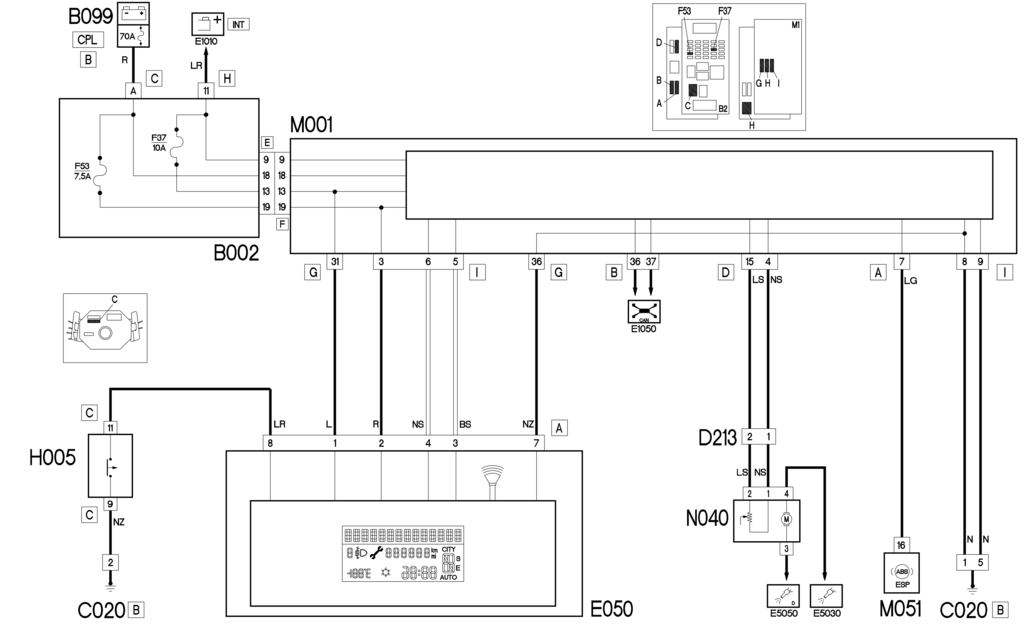

Электросхема бортового компьютера Fiat Croma 2 1.9 JTD 16V

Электросхема бортового компьютера Fiat Croma 2 1.9 JTD 16V
Электросхема бортового компьютера Fiat Croma 2 1.9 JTD 16V

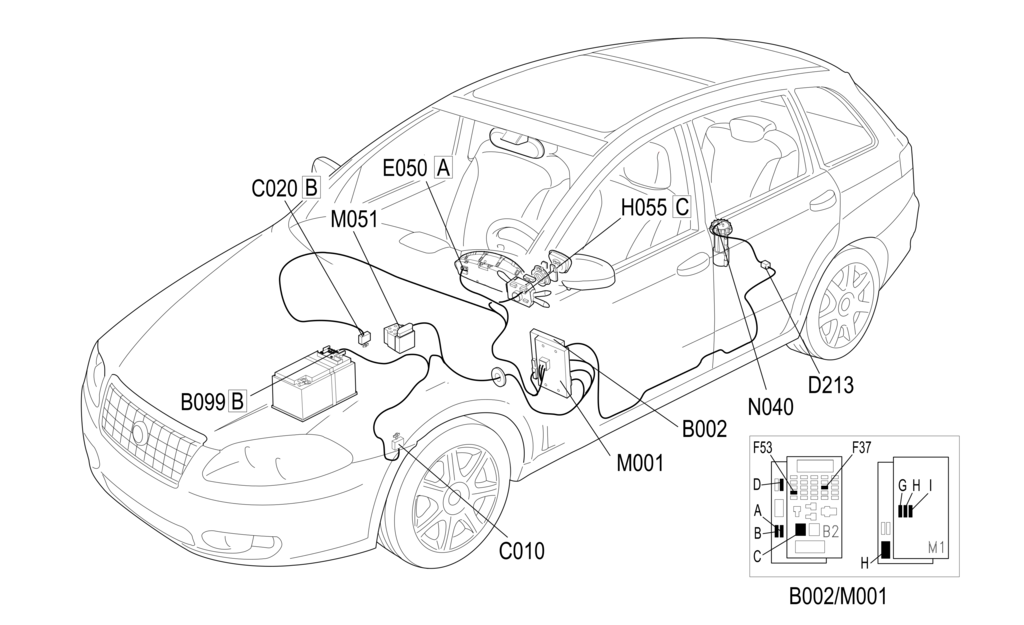

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
Component codeDescriptionReference to the assembly
  B002 JUNCTION UNIT UNDER DASHBOARD    Op. 5505A MULTI-FUNCTION COMPONENTS
  B099 MAXI FUSE BOX ON BATTERY    Op. 5530B BATTERY AND LEADS
  C020 PASSENGER SIDE DASHBOARD EARTH
  D213 FUEL TANK COUPLING
  E050 INSTRUMENT PANEL    Op. 5560B ANALOGUE CONTROL PANEL
  H005 STEERING COLUMN SWITCH UNIT    Op. 5550A STALK UNIT
  M001 BODY COMPUTER    Op. 5505A MULTI-FUNCTION COMPONENTS
  M051 BRAKING SYSTEM CONTROL UNIT (NFR)    Op. 3340A ABS CHECK/ADJUSTMENT DEVICES
  N040 FUEL PUMP AND LEVEL GAUGE    Op. 1040A FUEL TANK AND COMPONENTS



ОПИСАНИЕ

Маршрутный компьютер на панели приборов отображает на своем дисплее следующую информацию:
Общая поездка:
– Пройденное расстояние [км] или [мили]:
– Мгновенный расход [л/100 км] или [миль на галлон]:
– Средний расход топлива [км/л] или [л/100 км] или [миль на галлон]
– Диапазон [км] или [миль на галлон]:
– Средняя скорость [км/ч] или [миль/ч]:
– Время в пути [чч:мм] :
Поездка Б (частичная):
– Пройденное расстояние B [км] или [мили]:
– Средний расход топлива B [км/л] или [л/100 км] или [миль на галлон]
– Средняя скорость B [км/ч] или [миль/ч]:
– Время в пути B [чч:мм] :
Значения, обозначенные буквой B, рассчитываются с момента последнего сброса (нажата кнопка SET на рычаге рычага слева от блока переключателя).
Если автомобиль оснащен навигационной системой, вся информация повторяется на дисплее.
Данные путевого компьютера рассчитываются внутри приборной панели.
Панель приборов представляет собой узел CAN, через который происходит обмен информацией с бортовым компьютером и другими электронными блоками.
На этой схеме показано действие функций панели приборов, которые также влияют на счетчик поездок.



ОПИСАНИЕ РАБОТЫ

Источник питания зажигания (INT) панели приборов E050 достигает контакта 1 разъема A через провод предохранителя F37 распределительного блока под приборной панелью B002; прямой источник питания достигает контакта 2 разъема А через провод предохранителя F53 распределительного блока под приборной панелью B002; контакт 7 разъема А заземлен (земля контролируется бортовым компьютером М001, контакт 36 разъема G).
Панель приборов Е050 подключается через контакты 3 и 4 разъема А к бортовому компьютеру М001 и через последний ко всей CAN:
Сигнал на электронный спидометр (от блока управления тормозной системой М051) поступает также по сети CAN. Тот же сигнал воспроизводится контактом 16 М051 на контакте 7 разъема А бортового компьютера М001.
Электронный тахометр получает сигнал об оборотах двигателя, полученный от блока управления двигателем M010, по шине CAN.
Управление указателем уровня топлива осуществляется с помощью сигналов, поступающих от указателя уровня, расположенного в блоке топливного насоса N040 – на контактах 4 (положительный) и 15 (отрицательный) разъема D бортового компьютера М001 и оттуда по CAN на панель приборов Е050.
Электронный модуль TRIP использует эти сигналы для обработки информации о мгновенном и среднем расходе топлива, запасе хода, средней скорости, пройденных километрах, продолжительности и т. д.
Кнопка SET маршрутного компьютера, расположенная в блоке переключателей на рулевой колонке H005, подает сигнал массы на контакт 8 разъема A разъема E050.
